| 中心高117.5 | 品牌惠士顿 |
| 型号HSD-320t | 是否批发是 |
| 适用机床皆可 | T型槽宽度1mm |
| 中心套孔直径1mm | 主轴连接尺寸1mm |
| 分度精度0.02s | 定位键宽度1mm |
| 工作台面直径320mm | 是否库存是 |
| 重复精度(s)0.02 |
展开
供应机床附件气动分度盘
******型气动分度盘可立卧两用，自动旋转，速度快，定位***，是自动化机械设备附件，实行机械自动化量产的一个气动转盘，减少人工操作，减少开资成本，提高工作效率。
***型气动分度盘，是我们款气动分度盘，是继我们普通气动分度盘的升级版。
2013年***款***型气动分度盘，自带防水，无冲击力，稳定性强 无累计误差，运行平稳，不会有充过头现象。
压铸式结构，精度高，平面三点缓冲式，气缸油压缓冲，平面经过气氮处理，表面、平面精度高
***型气动分度盘相对于普通型气动分度盘的提升：
1.采用了机械式传动结构：压铸压结构，主轴和盘底部机一体式结构，即主轴和盘面是一起旋转的，内置固定减速环，带中心轴孔是12MM，运行更加平稳，无冲击力，不会冲过头，无移位等现象。
2.增加平面三点式缓冲：集成功能三点式过载保护，平面经过气氮处理，表面精度内外圆磨加工，保证精度，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环，运行过程中不会拌动。
3.材料的选型：整机采用高质量日本NSK,内心轴承，平面采用日本IKO推力轴承，键零件都是选用正牌的油钢，铬钢，弹簧钢等，并且都是经过严格的热处理，车，铣，磨加工。特别的线割方面，我们采用的是***的慢走丝处理的，以承受更多压力，***，螺牙也不易损坏，气缸比原来增加了一倍，主轴也比原来增加了一倍。
4.自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及***性。
5.结构性不同 （可卧立两用）：
市面上的产品和我们普通型的产品一样，属于悬浮式结构，只能是立着用或是卧着用，不能立卧两用，我们增强型系列的产品是整机一体式的，既可以立着用又可以平躺着用（即立卧两用），倾斜角度用都没问题，普通型的是达不到这个要求的。

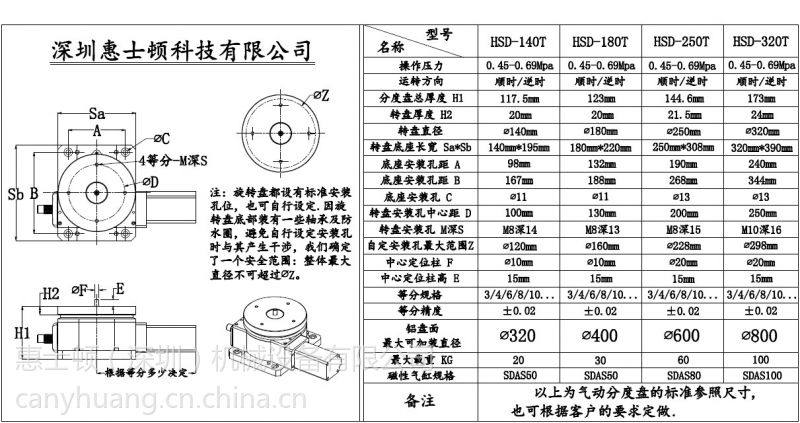

气动分度盘型号及技术参数：
型号 | HSD-140T | HSD-180T | HSD-250T | HSD-320T |
磁性气缸规格 | SDAS50 | SDAS50 | SDAS80 | SDAS100 |
盘面可加装盘直径 | Φ320 | Φ400 | Φ600 | Φ800 |
表面承载重量(KG) | 20 | 30 | 60 | 100 |
《操作说明》：
1.操作控制简单，只要有空源，开通手动阀或电磁阀，使进气管通气，气缸前行到达锁紧状态，如装有磁应线到此锁紧碰感应线灯会亮起，见锁紧状态图。
2、加工完毕，改变阀门进气方向，此时在压缩空气从回气口进入气缸，推动气缸回退，如装有磁应线，此时；回退磁感应线会亮起，见退回状态图。
3、等待下组指令，重复1-4次动作。
售后服务：
1. 我们的产品实行国家三包
2. 如果收到产品后，不能达到要求，或者是质量问题
3. 7天内是无条件退货的，1个月内无条件换货
4. 我们承诺的，就是质量 保修一年，终身维护，质量问题七天内退货，17天内包换。
5. 客户要的就是质量，而不是一味的追求价格，我们做的就是质量，让您买的放心，用的更安心。
更多产品详情了解欢迎来电咨询：13418671257 黄S QQ：2370874671
