| 产品特性D6 | 品牌同邦 |
| 材质碳钢 | 管道口径65mm |
| 管道厚度5mm | 型号D6.108 |
| 管道类型其他压力管道 | 加工定制是 |
| 使用温度范围300℃ | 摩擦系数0.2 |
| 磨损量0.5 | 抗撞强度2.6MPa |
| 适用流体多种 | 规格D6 |
展开
华北设计院D6管夹横担 电厂附件支吊架支座
恒力弹簧支吊架生产厂家
管夹横担是管道吊架的一种，用于固定管道，限制管道的上下位移，起到对管道的位移进行缓冲的作用，一般的用法是，孔部用U型耳子连接，底部与所接触的管道焊接。
本按西北电力设计院主编的《火力发电厂汽水管道支吊架标准设计》进行工厂化集中加工成批生产。为了适应电力工业发展需要，我加快发展步伐，扩大生产范围，除生产管道支吊架外，同时按华东电力设计院编制的《烟风煤粉管道零部件典型设计》(74DD)标准，进行化工厂***生产。
一、管夹横担的构成及材

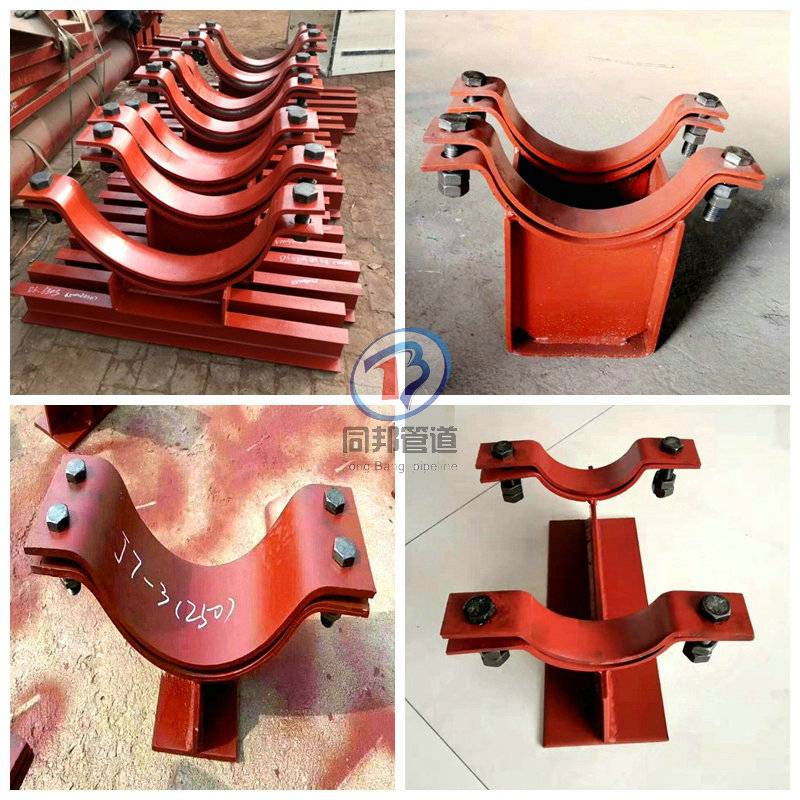

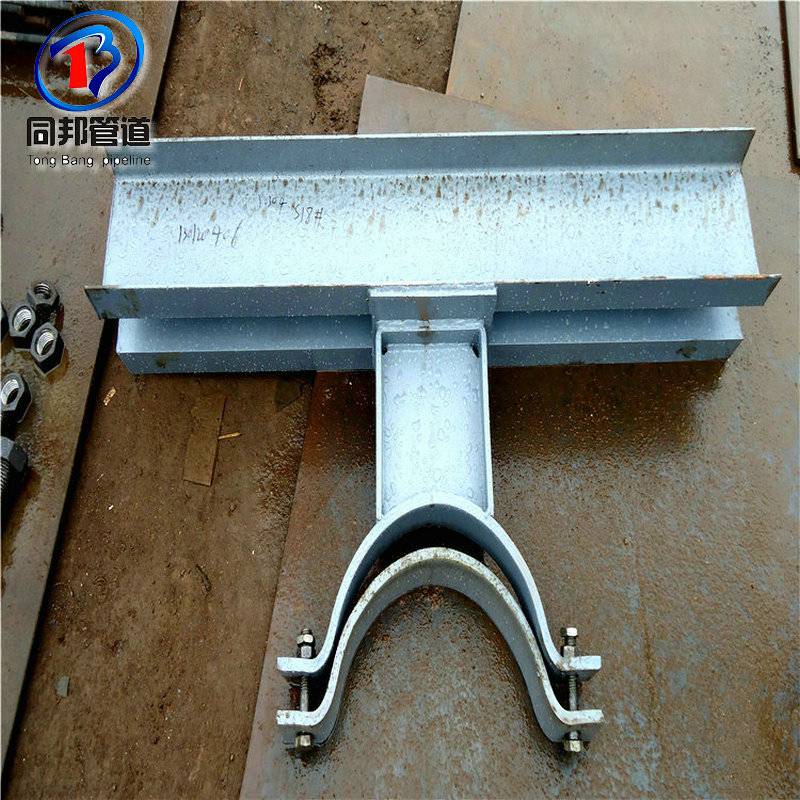

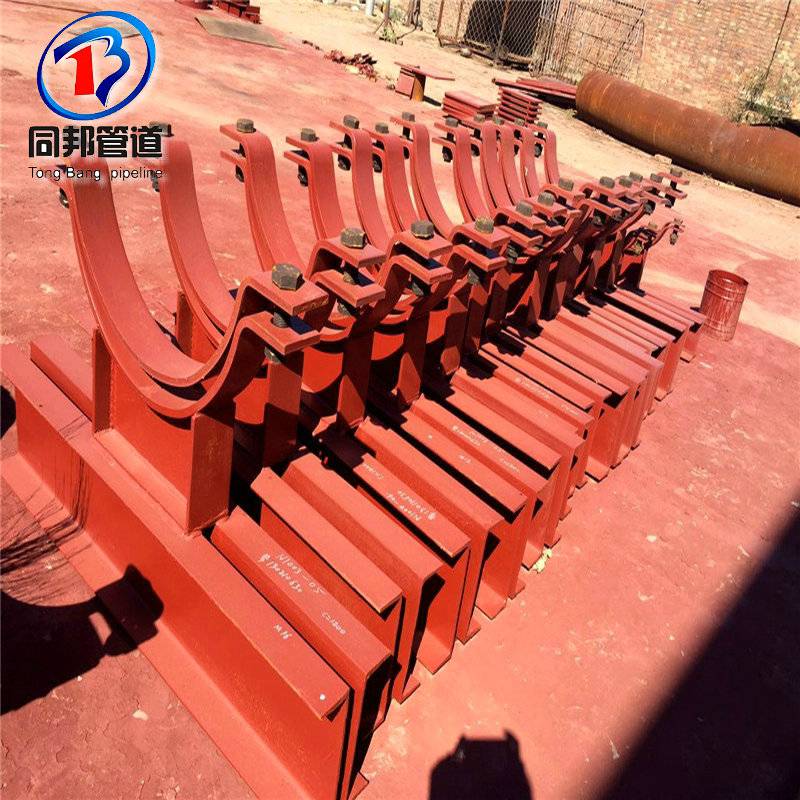

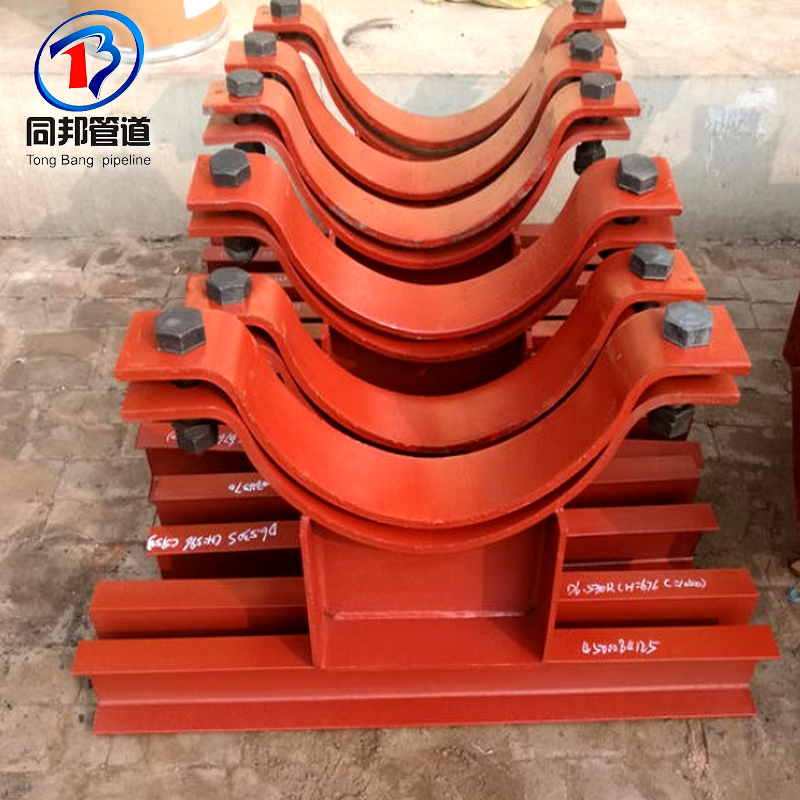

1.管夹横担材为Q235B，由管夹，横担两部分构成：2.支座部分（俗称盒子），由弯板和筋板组合焊接而成；3.横担部分，与D6管夹横担相同，其结构如图所示（根据适用管径不同，产品外形设计也有所不同）：
二、管夹横担的用途
管夹横担，是该标准设计手册中的管部吊架类产品，主要用于支撑管道，焊接横担 管夹横担生产，承受管道纵向压力，限制管道纵向位移，缓冲管道振动等方面，应用于热电厂，锅炉管道，化工管道的铺设及安装工程中。
三、管夹横担的制作（所需设备剪板机，压力机，电焊机，切割机，冲床）1.支座部分，用压力机折出盒子底座，剪板机剪出筋板，电焊机将筋板和盒子底座和两壁焊接，将盒子和横担焊在一起。焊接横担 管夹横担生产，2.用切割机切割出所需尺寸的槽钢，F3垫板分别与槽钢两端焊接在一起。
四、管夹横担的用法
将管道置于焊接横担上面，焊接横担两端用L7螺纹吊杆与上方连接件相连。
