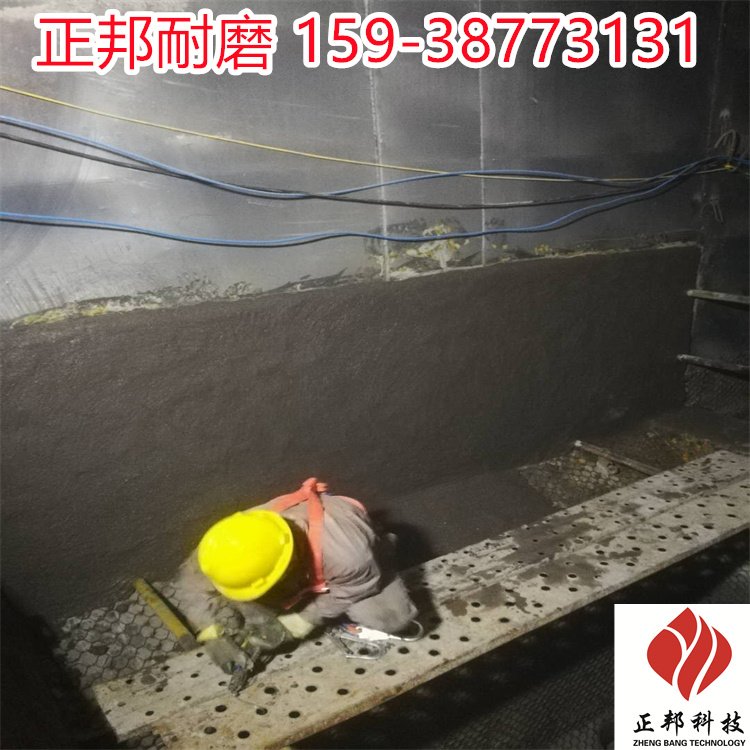

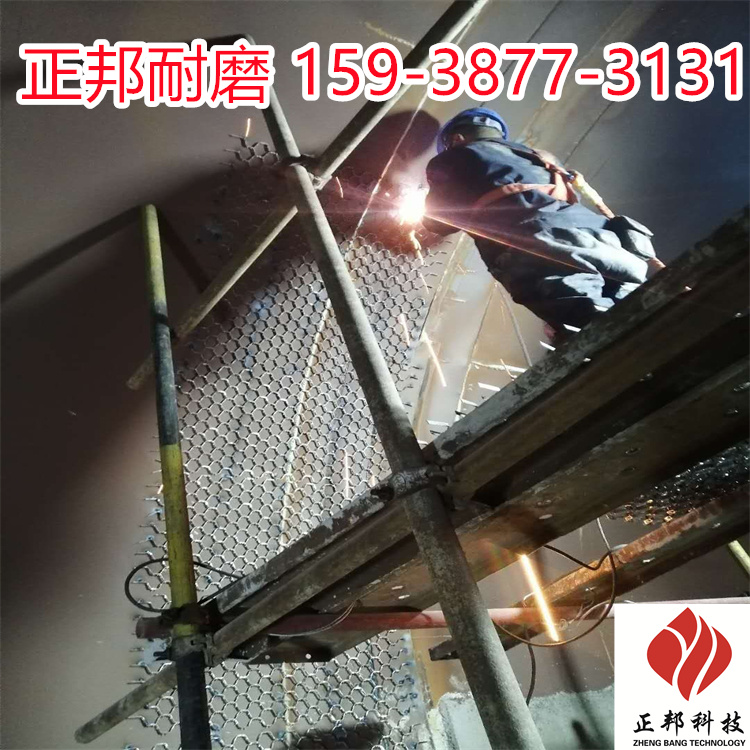

龟甲网陶瓷耐磨料施工#刮涂型ZB01手工涂抹料
龟甲网陶瓷耐磨料施工生产——特点：
（1）具有较高的机械强度和刚度。主要由耐磨骨料和结合系统组成，密度大，无大的宏观缺陷，强度可达150MPa，是一般混凝土和耐火浇注料无法企及的，主要是采用了离子化合物和部分人工合成共价化合物，其离子键结合牢固，所以强度和刚度很大，可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和处理，形成化学结合，致使其强度很高。
（2）具有优良的韧性和抗震性。由于耐磨浇注料采用定向网状增强措施，通过耦合进一步改变韧性，所以抗断裂、韧性强，可防止冲击力造成的破损和剥落。另一方面，由于离子键和其共价键为强结合键，键能比较高，低温对其影响很小，而且它的振动频率较高，常温难以对其构成威胁，不会产生热震损毁。
陶瓷耐磨料 性能指标
项目名称 参数
适用温度（℃） ≤1000
主要化学成份： AL203≥65％ SIO2≥20％ CAO≤2％
密度（g/m3） ≥2.9
抗压强度(28天)Mpa ≥150
抗折强度(28天)Mpa ≥25
常温耐磨性(28天) ≤1.0
线变化率(815℃X3H) 0.1
导热系统(W/M.℃) 2
比热(KJ/Kg.℃) 0.9
加胶水比例(％) 20％
龟甲网材质 Q235
陶瓷耐磨料 的耐磨性：为了说明其耐磨性,做了对比实验。
（1）对比材料：陶瓷耐磨料 ,16Mn耐磨钢,65Mn耐磨钢,耐火浇注料和耐磨陶瓷片。
（2）实验条件及过程：时间：15min；介质：0.5~1mm的金刚砂；速度：120m/s；喷口到样块的距离：230mm；喷口和样块的角度：90°。
（3）结论：耐磨浇注料 的耐磨性能是16Mn钢的10倍,65Mn钢的9倍,耐火浇注料的50倍,随着使用温度的提高耐磨陶瓷涂料的耐磨性能变化很小。
提高设备零件耐磨性,降低耐磨材料的消耗,大幅提高耐磨件的使用寿命,对提高设备运转效率,降低生产成本,节约能源具有重大的意义。耐磨浇注料是基于以上原因应运而生的一种新型耐磨材料。耐磨浇注料 是一种非金属胶凝材料,它是采用耐酸耐碱的人工合成原料经严格的工艺配方和先进的无机聚合技术制成的一种粉粒状陶瓷材料,它的陶瓷的结合强度标准,施工方便,成本低廉,被广泛用于各种行业的设备中。
