| 产品特性带电作业 | 是否进口否 |
| 产地河北 | 加工定制是 |
| 品牌万齐 | 型号wq-kwzdlt |
| 外形尺寸1mm | 适用范围带电作业 |
| 产品名称矿物质电缆头 | 货号59 |
| 产品认证ISO9001 | 特色服务*** |
| 最小包装数1 | 订货号59 |
| 物料编号59 | 型号报价20 |
| 是否跨境货源否 |
展开

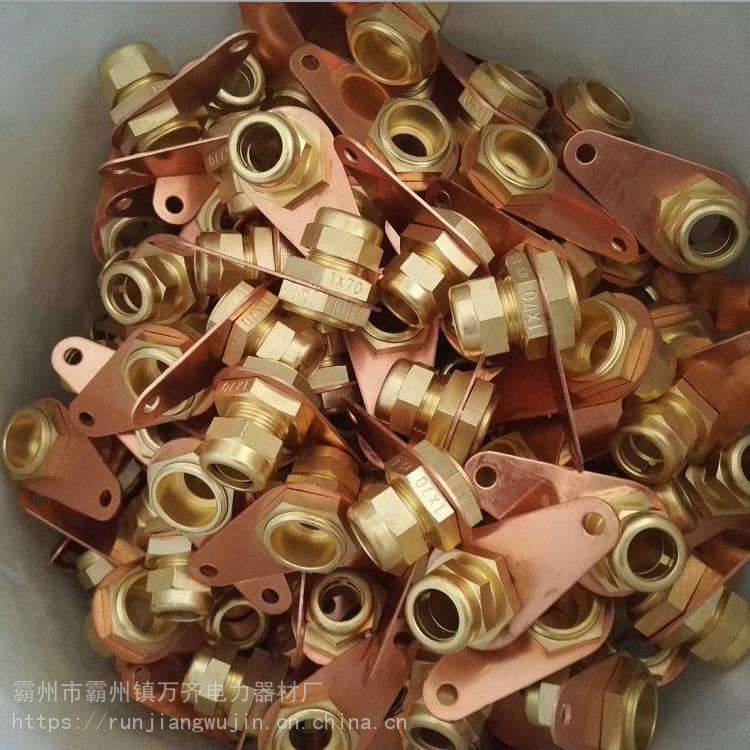

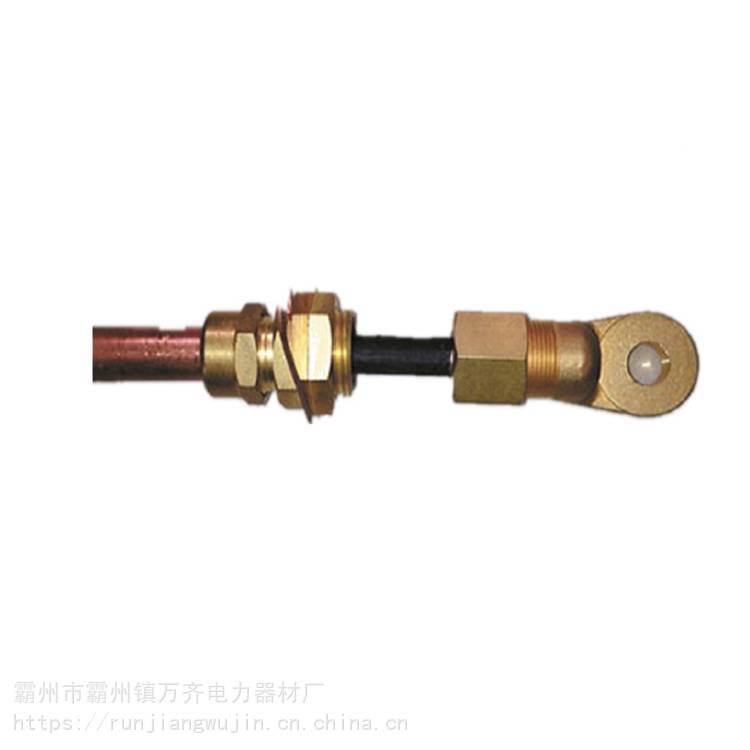

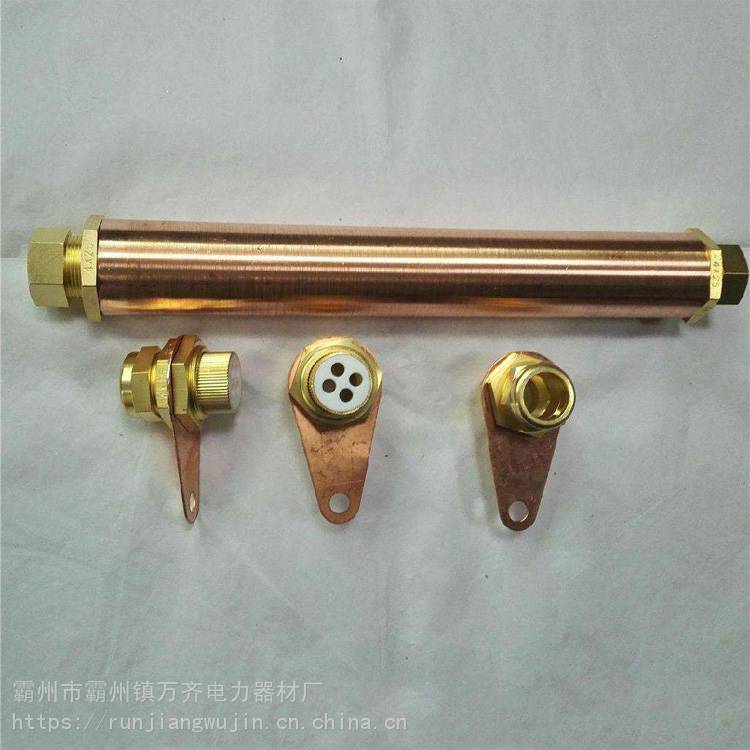

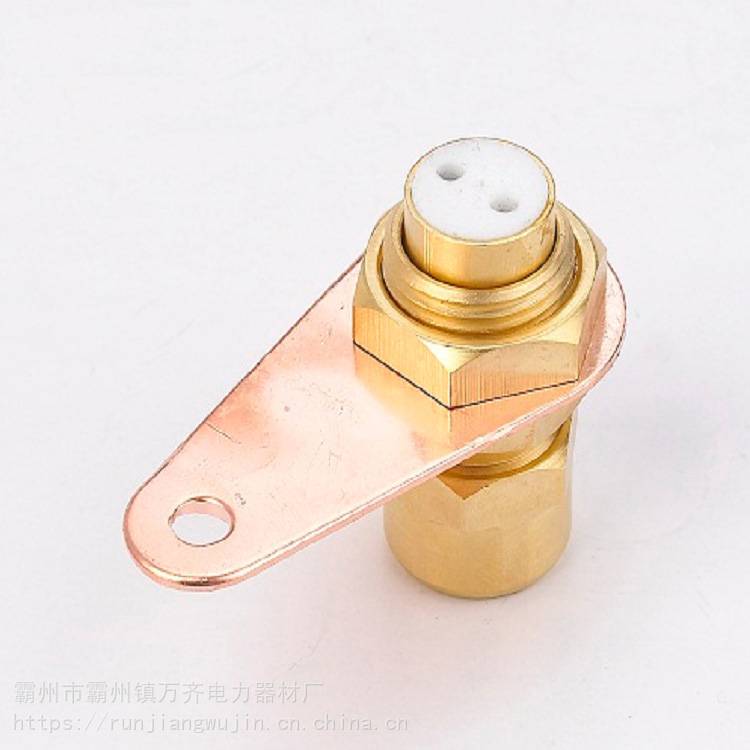

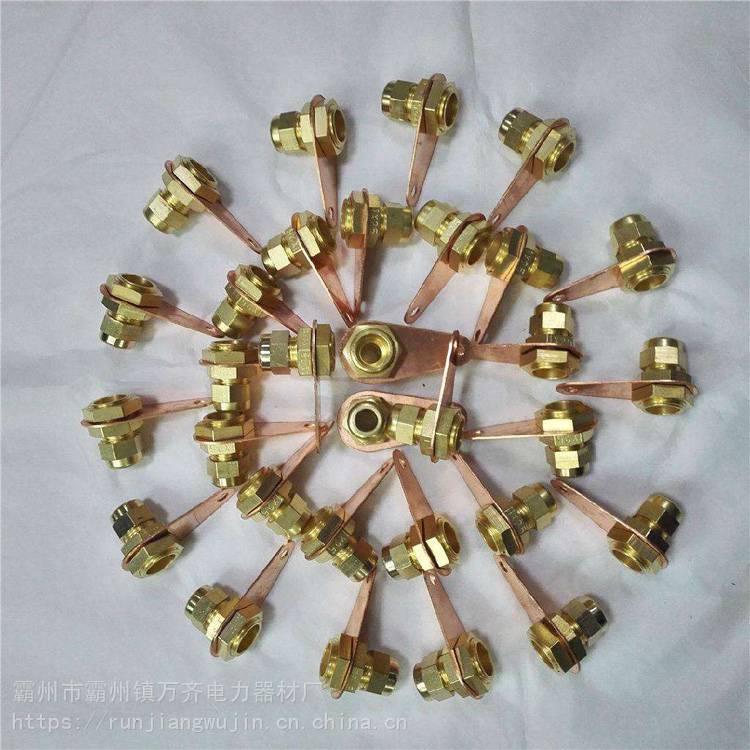

矿物质电缆头矿物质电缆附件BTTZ终端头接线端子线鼻子
万齐电力产品店铺视频
产品简介
矿物绝缘电缆终端是一种安装在电缆末端的一个***端部，电缆在通电之前须采用的一种终端将电缆与电气设备箱相接。
终端的作用
1 是将电缆的绝缘层部分与外界及空气完全密封隔离;
2 是将电缆连接到电气箱柜等电气设备时，起固定及保护电缆的作用;
3 是电缆与电气设备相连及进入分支箱时，可将电缆的金属外护套进行相对应的固定与接地连接。
终端的标注及表示
终端封套上应标明使用的电缆规格。表示方法：铜芯铜护套的氧化镁矿物绝缘电缆，额定电压为750V，使用与35平方的电缆表示为：BTTZ ZA-750 1水35。此外，用于危险场合的封套应按照GB 3836.1进行标记。
编号说明：
1、矿物绝缘电缆 (1)电缆进配电箱、柜，均应采用填料i
2、填料函螺母 固定。固定时，可利用箱、 柜壳体打孔[
3、压缩环 定也可采用支架固定，支架可用铜或铝母
4、填料函本体 制成。
5、锁紧螺母 (2)电缆从填料函至接线处可按现场实8
6、热缩管 长度和方向直线或弯曲留取。
7、热缩管 (3)接线端子可根据电缆截面规格和设{
8、电缆芯线 接线端的实际情况选用压装型、压接型、
9、压装型接线端子 丝紧固型。
10、接地铜片
11、支架或壳体
扁号说明：
1、矿物绝缘电缆 8、密封罐
2、填料函螺母 9、密封科
3、压缩环 10、罐盖
4、填料函本体 11、导线绝缘套管
5、锁紧螺母 12、电缆芯线
6、接地铜片 13、短桩罐盖
7、支架或壳体 14、接地引线
1 5、有接头绝缘套管
