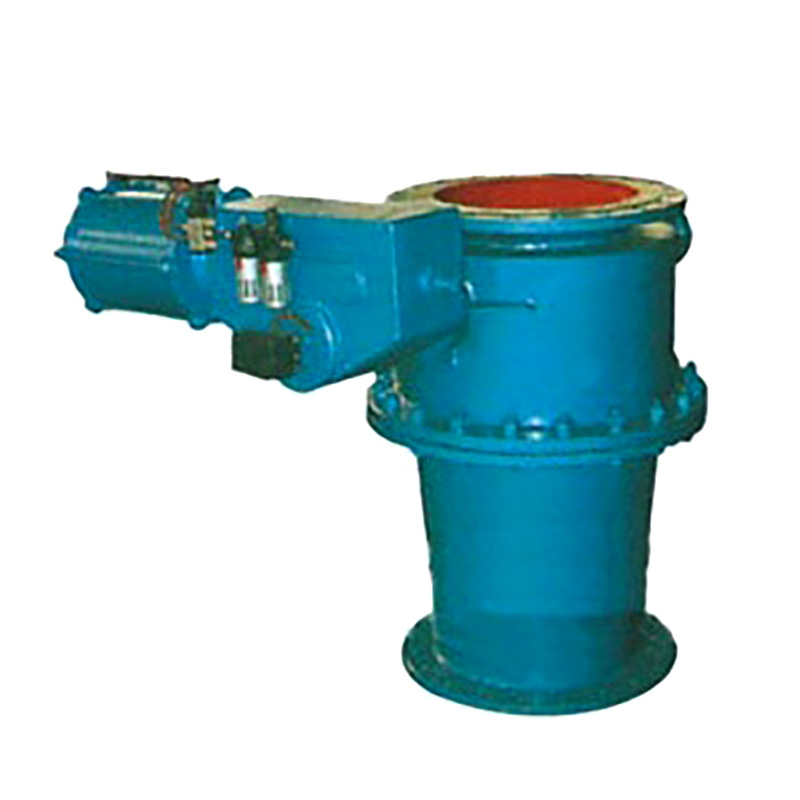

Q648MX球面偏置式气动钟阀具有轴承不进灰、密封性能好、使用寿命长、动作灵敏、可靠等特点。是高炉煤系统中喷吹罐和中间罐等设备上截流和密封用的理想设备。
性能参数
| 型号 | 公称压力Mpa | 壳体试验Mpa | 供气压力Mpa | 动作时间 | 适用温度℃ | 适用介质 |
| Q648MX-10 | 1.0 | 1.5 | 0.4-0.6 | ≤8S | ≤150 | 煤粉等 |
| Q648MX-16 | 1.6 | 2.4 |
外形连接尺寸
| 公称压力PN | 公称通径DN | D | D1 | D2 | b | f | n-φd | L | L1 | L2 | H | 管接头 | 气缸型号 |
| 1.0Mpa | 300 | 440 | 400 | 370 | 28 | 3 | 12-23 | 375 | 485 | 648 | 850 | M18×1.5 | (B)QGA200×250 |
| 400 | 565 | 515 | 482 | 32 | 3 | 16-26 | 477 | 630 | 786 | 1000 | M27×2 | (B)QGA250×340 | |
| 500 | 675 | 620 | 585 | 34 | 3 | 20-25 | 625 | 770 | 875 | 1200 | M27×2 | (B)QGA300×460 | |
| 1.6Mpa | 300 | 460 | 410 | 378 | 34 | 3 | 12-25 | 375 | 485 | 648 | 850 | M18×1.5 | (B)QGA200×250 |
| 400 | 580 | 525 | 485 | 40 | 5 | 16-30 | 477 | 630 | 786 | 1000 | M27×2 | (B)QGA250×340 | |
| 500 | 705 | 650 | 608 | 46 | 5 | 20-34 | 625 | 770 | 875 | 1200 | M27×2 | (B)QGA300×460 |
