成束电线电缆垂直燃烧试验机规格

基本参数

详细说明

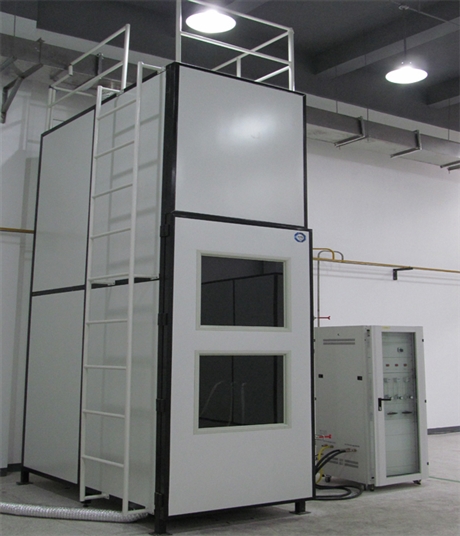

成束电线电缆垂直燃烧试验机 是冷板加高档喷涂外箱；采用目前先进的plc控制，做到全智能化控制方式，真正实现网络化及远程控制；有tft真彩色液晶可选配；可做到客户的人性化操作界面的升级，真正达到国际比对结果。   成束电线电缆垂直燃烧试验机 用于检测垂直安装的成束电缆或光缆在规定条件下抑制火焰垂直蔓延的能力。 现代高层建筑中，电线、电缆敷设成束地架设在线架上，一旦电线、电缆发生火灾，其后果不堪设想。当群体成束电线、电缆事故发生热点熔温达800℃~1100℃时，对高层建筑的构成严重威胁，事故中烟雾大，难以观察到着火源，事故处理十分困难。因此成束电缆的燃烧特性检验就显得特别重要。 该装置满足gb/t18380.32—2008、gb/t18380.34-2008、gb/t18380-2008、iec60332-3-10:2000(代替gb/t18380.3-2001)《电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验，试验装置》，是电力电缆、控制电缆、光缆等成束燃烧试验的必备装置。控制方式    采用目前先进的plc控制，做到全智能化控制方式显示方式    真彩色液晶显示（标配7寸威纶16：9触摸屏），可做到客户的人性化操作界面的升级数据输出    测试结束时，设备自动判定合格与不合格    生成测试报告测试报告打印上位机软件    实现测试报告的自动编号、存储和打印引燃源    带型丙烷燃气喷灯一个或两个，尺寸257mm ×4. 5mm ，共开孔242个，分三行排列，分别81，80，81个孔，孔的直径为1.35mm，孔间距离为3.2mm， 引燃源位置    喷灯应水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm，并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的中心，并且距试样下端至少500mm气体源    采用双流量计：空气流量及燃气流量表，自动点火装置消防保护    1小时燃烧试验时间测定及提醒功能，并配备氮气灭火或喷淋灭火装置。燃烧箱内部尺寸    宽×深×高=1000±100mm×2000±100mm×4000±50mm钢梯尺寸    宽×高=500±5mm×3500±10mm或宽×高=800±5mm×3500±10mm排放物净化装置    试验箱上安装有收集和洗涤烟尘的装置空气流量调节    4.5—100l/min±10%丙烷流量调节    5—20l/min±2%安全气体控制系统    供气系统配备回火限制器，熄火自动断气保护装置，plc + 质量流量计实现自动控制点火和熄火时的丙烷和空气供气次序。试验限制条件测量装置    试验箱上部装有数显风速计确保风的流速小于8m/s，不会影响试验箱内空气流涡流检测系统    通道    二个独立检测通道    频率范围    64hz－5mhz    增益    0－90db ，每档0.5db    各通道数字滤波    高通:0～500 hz 低通:10 hz～10 kh    扩展    可扩展带八通道的磁记忆检测功能和漏磁探伤功能    探头激励幅度    键盘调整    幅度和相位测量    自动、手动    背景选择    直角坐标系、极坐标系工作电源    ac380v，50hz，5kw
