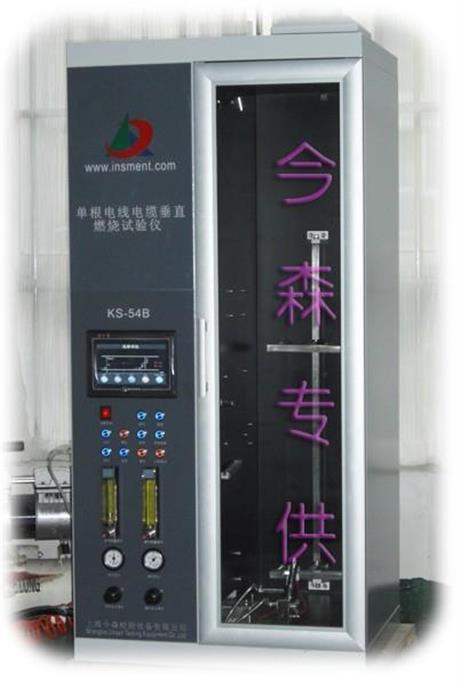

一 产品介绍KS-54B单根电线电缆垂直燃烧试验机是依据GB/T18380.11-2008、GB/T18380.12-2008、GB/T18380.21-2008、GB/T18380.22-2008、 IEC60332-1 、 GB/T5169.14-2007 等标准制造，适用于测定单根塑料线、控制、交联、电梯、船用、矿用电缆等不延燃性能。二 产品特点1、KS-54B单根电线电缆垂直燃烧试验机是冷板加高档喷涂外箱；采用目前先进的PLC控制，做到全智能化控制方式，真正实现网络化及远程控制；有TFT真彩色液晶可选配；可做到客户的人性化操作界面的升级，真正达到国际比对结果。2、KS-54B单根电线电缆垂直燃烧试验机采用国内先进的计时装置，试验时间的精度高，设计成延时电子点火，保证试验的可靠性，并且延长仪器寿命。 三 技术参数控制方式采用目前先进的PLC控制，做到全智能化控制方式显示方式真彩色液晶显示（标配7寸威纶16：9触摸屏），可做到客户的人性化操作界面的升级数据输出测试结束时，设备自动判定合格与不合格生成测试报告测试报告打印上位机软件实现测试报告的自动编号、存储和打印燃烧器内径Φ12mm ± 0.5mm（符合GB/T18380.11）及内径Φ9.5mm ± 0.5mm（符合GB/T18380.21）本生灯各一个火焰高度20mm ± 2mm 到190mm±1mm可调燃烧气体95% 丙烷气( 一般情况可采用液化石油气代替 )流量压力带双流量表及压力表（燃气及空气）火焰温度要求从100℃±5℃升到700℃±3℃的时间在45秒±5秒之内试验倾角45°热电偶Φ0.5mm进口铠装热电偶（K型），温度测试范围为0~1000℃施焰时间0-999.9s±0.1s可调持焰时间0-999.9s±0.1s，自动记录，手动暂停工作室尺寸300450`x1200mm（0.16立方）,不带工作室门设备外尺寸700mm宽×450mm深×1400mm高 四、单根电线电缆垂直燃烧试验机结构：该设备由电控柜、通风柜、燃烧箱、燃烧灯、脉冲点火、排风部分等组成。电控柜的数字时间控制器用于预置燃烧试验时间，自动准时关闭试验火焰。电控柜的数字温度表是用于测量燃烧灯火焰强度。点燃按钮用于启动点火发生器工作，点燃火焰并同步计时。五、单根电线电缆垂直燃烧试验机使用方法：1、将仪器安放在合适的地方，能够使标准通风柜后上部排气系统顺利将有害气体放出室外。2、按标志接通空气压缩机气源，液化气或丙烷气源。3、装好连接导线，接通220V电源。4、检查火焰强度，标准规定安放热电偶及支架与燃气喷灯相对位置5、打开电源、温度开关，启动点燃按钮，使燃气灯燃烧，调节燃气流量计的流量（≥650ml/min）和空气流量计的流量（≥10L/min）使产生火焰的蓝色内锥体高度为50-60mm，外焰高度为170-190mm，观察热电偶从100℃-700℃所需时间为40-50秒，视为火焰强度合格，如不合格调整燃气与空气比例，直至满足标准要求，然后关闭电源与温度开关，取掉热电偶和支架。6、将试验电线或电缆绑扎在燃烧箱中心支架上。7、调整燃气喷灯位置，根据标准要求设置试验时间，将转换开关拨至自动状态，打开电源开关，按动点燃按钮即可试验。8、试验结束后，开启排风扇开关将有害气体抽尽排出室外。六、电线电缆垂直燃烧试验仪注意事项：1、使用前检查电源电压是否220V，管接头是否有漏气，确认无误后方可进行试验。2、火力强度按标准要求试验。3、试验结束应关闭电源开关和气瓶总阀，确认燃烧物无火后，方可离开现场。
