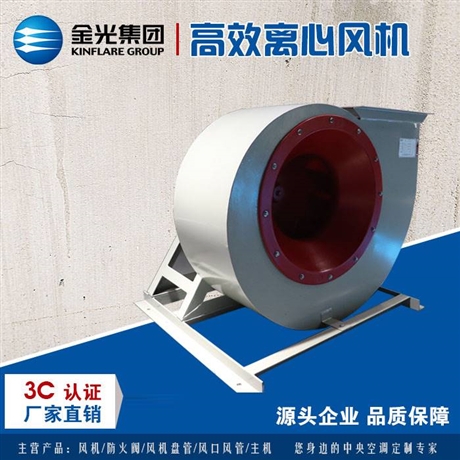

金光4-72型玻璃钢离心式通风机可输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的其他。气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/立方。气体温度不得超过80°c。该风机具有良好的气动性能、运转平衡、振动小、效率高、寿命长等特点。广泛适用于工矿企业、大型建筑物、宾馆酒楼等室内通气换气。b4-72型防爆型离心式通风机、主要有铝叶轮、机壳、进风口等部分与防暴电机组成、可作为易燃挥发性气体的通风换气只用、其性能和安装尺寸同于4-72型。f4-72型为防腐型离心式通风机，主要用不锈钢(或玻璃钢)材质制成的叶轮、机壳、进风口等部分与电机组成，可用于输送腐蚀性气体，其性能与安装尺寸同于4-72型。　　金光玻璃钢风机厂家 耐高温离心风机原理　　左旋右旋　　从电机一侧正视，叶轮顺时针旋转者称右旋风机，以"右"表示;叶轮逆进针旋转者称左旋风机，以"左"表示。　　金光玻璃钢风机厂家 耐高温离心风机原理　　风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8~7.1出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°~255°，间隔是45°;№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。　　传动方式　　金光玻璃钢风机厂家 耐高温离心风机原理　　风机的传动方式有a、b、c、d四种:以应达风机为例，4-72型风机中，№2.5~7.1采用a式传动，№8~12采用c、d式传动，№16~20采用b式传动。　　金光玻璃钢风机厂家 耐高温离心风机原理　　a式表示以电动机直联传动;　　b式表示悬臂支撑装置，皮带传动，皮带轮在轴承中间;　　c式表示悬臂支撑装置，皮带传动，皮带轮在轴承外侧;　　d式表示悬臂支撑装置，用联轴器连接传动。　　风机的结构　　金光4-72型风机中№2.8~6主要由叶轮、机壳、进风口、电机等部分组成。№8~20除具有上述部分外，还有传动部分。　　(1)叶轮:由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。　　(2)机壳:做成二种不同型式。其中№2.8~12机壳作成整体，不能拆开，№16~20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。　　(3)进风口:制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。　　(4)传动:由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。　　★b4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m。气体温度不得超过80c.b4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。　　★f4-72型离心通风机主要用于输送腐蚀性气体，但所输送的气体不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超80°c。　　金光玻璃钢风机厂家 耐高温离心风机原理　　f4-72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。　　金光玻璃钢集团主营产品有3c消防高温排烟风机、轴流风机、玻璃钢轴流屋项风机、混流风机、屋顶排烟风机、风机箱、柜式离心风机箱、正压送风机、加压送风机、多叶送风ロ、加压送风口、正压送风口、消防设备防火阀、防火调节排烟阀、排烟防火阀、多叶排烟口、板式排烟口、新风机组、组合式空调器、新风换气机、铝合金风口、水箱、冷却塔等空调配件产品，空调消防产品=======================================山东金光集团网宣办：纪 20190719=======================================
