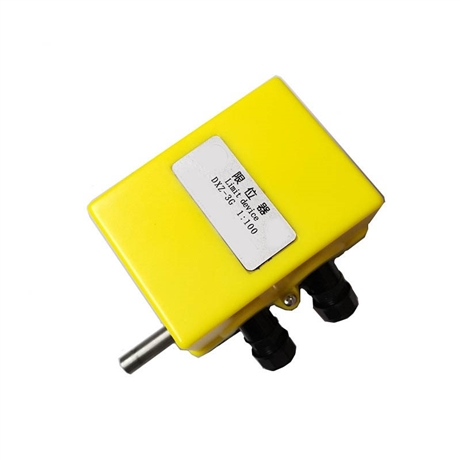

SYG-OA起重机限制器

SYG-OA起重机限制器

　　简介：

　　起重机限位器是起重机必备的一种安全装置，用于限制取物装置的上升高度。当起重机的吊具上升到上极限位置时，限位器就会自动切断电源，防止吊钩等取物装置继续上升，引发起重机冲顶，钢丝绳收缩完全后，电动葫芦或者卷扬机继续工作而拉断钢丝绳，从而引发重物坠落事故。

　　主要分为三种，

　　（1）起重机限位器，主要作用是保证塔吊起重机起重时不超重，确保塔吊起重安全。

　　（2）力矩限制器，主要作用通过力矩限制器保护起重重量的每个点不超重

　　（3）变幅限制器 保证变幅小车在行驶中，相应的根据变幅进行调节

　　构造及功能：

　　（1）起重量限制器功能：

　　起重量限制器安装在起重臂的根部，通过调整行程开关的碰块限制慢速和中速起吊时的重物不超过塔机允许的*大起重量，高速为空钩下速度，吊重时不得大于*大起重量的40%，即1.2T，如超过1.2T将自动转为中速。

　　（2）起重力矩限制器功能：

　　起重力矩限制器安装在起重臂一侧的塔帽主弦杆上，起重力矩使限制器的弓形板变形，碰触限位开关的触头，保护起吊物品所产生的力矩（重量

　　幅度）不得超过塔机所允许的起重力矩，其功能是90%额定力矩予警，和分别按起重量和幅度调整的在力矩达到额定力矩但小于其110%分别

　　警，同时切断起升机构起升电源和变幅机构向外变幅的电源，使起吊物只能下降，不能上升，使小车只能向幅度小的方向运行，不能向幅度大的方向运行。

　　（3）变幅限位器功能：

　　安装在变幅机构的卷筒轴上，限制*大、*小幅度，使变幅小车在行驶到*小幅度或*大幅度时，切断变幅机构相应方向的工作电源，以保护其安全运行。

　　限位器就相当于一个开关,只不过它不是由人来控制的,它就接在控制电路中,它是控制交流接触器的,当吊兰触碰限位器时就相当于是开路,交流接触器失电,电机就停止了!

　　SYG-OA起重机限制器

　　接线方式：

　　1、断火限位器主要有动静触头，推位杆（动作杆）、基座、盖及壳体等所组成，当起升钩上升或下降到一定极限位位置时，对断火限位器上推拉杆产生推或拉的动作

　　2、其中一对动静触头分断，切断主电源，从而起限位作用，当推拉杆及动作杆复位时，在弹簧力的作用下，合触同时重新闭合

　　3、断火限位器的接线方法

　　有7根线，其中1根做公共线【通常选B】，限位时断开2相，

　　动作杆拉：1-5通2-6通3-5断开4-6断开

　　动作杆推：3-5通4-6通1-5断开2-6断开

　　7只是个接线端子，中间相直接接到电机上

　　4、限位器适用于交流50HZ额定电压到380V、额定电流到40A的电路中，供钢绳式行车作升降限位保护之用，可直接分断电动机的主回路，也可用于电动环链葫芦。
