断桥铝门窗生产设备 铝材加工门窗机器设备 数控切割锯

　　断桥铝门窗生产设备 铝材加工门窗机器设备 数控切割锯

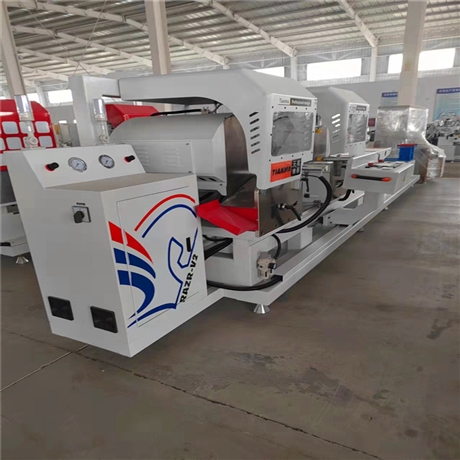

1、LJZ2-CNC-500×4200铝门窗双头数控精密切割锯床加工范围大，用于铝型材及幕墙型材的切割下料。加工效率高，适合规模生产。

设备特点

采用进口数控系统，数字控制切割长度，切割尺寸准确；液晶触摸屏显示，切割长度、切割角度、切割数量自动控制；可同时输入一系列数据优化长度，实现铝型材连续依次切割；精密滚珠丝杠带动机头左右移动，重复定位精度高；切割角度为90°、45°，两种角度按钮自动转换；

精密硬质合金锯片，并设有自动喷雾冷却系统；锯片进给由液压阻尼气缸提供动力，保证锯片进给速度均匀，运动平稳；高精度主轴使锯片转动稳定；自动开合防护罩使工作安全可靠；

切割进给运动采用矩形直线轴承运动副；两机头可同时工作，也可单独工作；

锯切时密封好，有效防止锯削屑四逸。

两锯头可实现45°、90°之间的角度转换。

技术参数

电源：380V 50Hz

功率：2×3.0KW

转速：3850r/min

工作气压：0.5—0.8Mpa

耗气量：200L/min

锯片规格：Φ500×4.4×Φ30×Z120

进刀速度：0-3m/min

锯切长度：400-4200mm

锯切宽度：Max135mm

锯切高度：max 200mm 45°max 300mm 90°

外形尺寸：5500mm×1200mm×1600mm

2、LJJ-140A铝门窗重型组角机

机器功能功效：

该机是高档铝门窗生产设备，适用于角码结构型铝门窗90°角连接，采用了机械联动新结构，是组角完全同步，定位采用了上下可调，适用于加工不同断面形状和尺寸的型材。

左右冲头刚性同步进给，避免组角过程的无益变形，使窗角连接更牢固。同步进给结构使机器调整变得简单，螺纹调节上下组角的距离，使对刀工作方便，可配置单刀多点角刀，使隔热断桥铝门窗组角更加可靠。

主要技术参数：

电源 380V 50HZ

电机 2.2KW

电机转速 1400r/min

气源工作压力 0.5~~0.8MPa

耗气量 2L/min

油箱容量 20L

总组角压力 48KN

组角缸运动行程 98mm

主定位块调整范围70mm

加工型材高度（）150mm

外形尺寸 1000*1200*1200mm

3、LXD-250A 铝门窗超效组合端面铣床

机器的功能功效：

用于铝型材端面的加工，以适应不同截面型材的配合。

设有高精度主轴，使加工精度高且稳定

工进机构采用气液混合传动方式，运行平稳

一次铣削十根型材，效率高

刀具可作上下、左右调整以适应不同形状尺寸的加工

可调刀具使加工不同型材时，不必订制刀具，从而缩短生产准备、周期和降低成本

刀具直径大，切割速度高，加工面质量好

主要规格及技术参数：

电 源： 380 V 50 HZ

电机总功率：8.8KW

电机转速：2800 r/min

气源工作压力：0.5-0.8 MPa

主轴直径：32 mm

铣刀直径：250 mm

工作台进给行程：0～1050 mm

工作台尺寸：530×320 mm

电机调整行程：0－85 mm

开榫尺寸：40 mm

切割型材粗糙度：Ra12.5 μm

4、SKX-CNC-800铝型材数控钻铣床

适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。

主轴采用风冷电主轴，功率6kw，转速0～18000rpm，精度高，安全性好，可靠性高。

采用台湾新代CNC数控系统。配备CAD-CAM编程软件。自动转换加工G代码，操作简单，效率高，劳动强度低。

运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝扛传动。传动平稳，有效提高整机精度。

工作台翻转180度。-90度～0度～+90度，型材一次装夹可以实现三面加工，加工深通孔（异形孔）时，通过工作台翻转实现深孔加工，提高效率，质量好。

采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。

主要电器件、断路器、交流接触器均采用法国施耐德产品。

机床主要部件采用钢结构全部经过失效处理。

输入电源：380V 50HZ

输入功率：6.5KW

主轴功率：3.5KW

主轴速度：0-18000r/min

X轴行程：800-1200mm

X轴速度：0-15m/min

Y轴行程：400mm

Y轴速度：0-15m/min

Z轴行程：300mm

Z轴速度：0-15m/min

工作气压：0.4-0.6Mpa
