广速车床机械c6150车床，自带三爪卡盘和高级附件

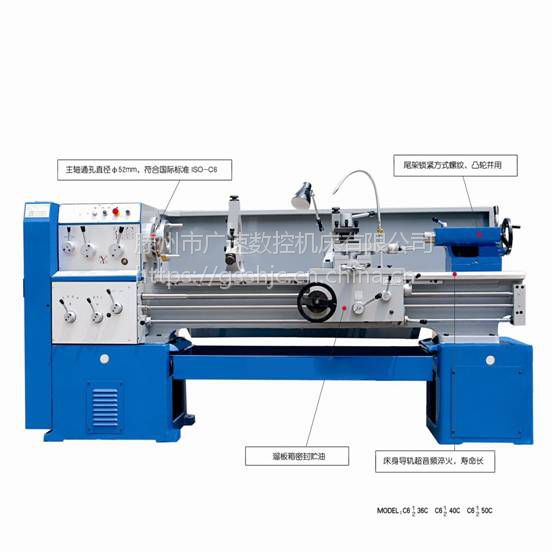

普通机械卧式c6150车床

的主要组成部件有：主轴箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠和床身。
主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正
反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。主轴箱中等主轴是车床的关键零件。
主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。
进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通
过光杠或丝杠将运动传至刀架以进行切削。
丝杠与光杠：用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。
丝杠是***用来车削各种螺纹而设置的，在进工件的其他表面车削时，只用光杠，不用丝杠。
溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构，通过光杠传动
实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。
刀架：刀架部件由几层刀架组成，它的功能是装夹刀具，使刀具作纵向、横向或斜向进给运动。
尾座：安装作定位支撑用的后、也可以安装钻头、铰刀等孔加工刀具来进行孔加工。
床身：在床身上安装着车床各个主要部件，使他们在工作时保持准确的相对位置。


 1. 前期准备确定典型零件的工艺要求、加工工件的批量，拟定数控车床应具有的功能是做好前期准备，合理选用数控车床的前提条件 满足典型零件的工艺要求 。典型零件的工艺要求主要是零件的结构尺寸、加工范围和精度要求。根据精度要求，即工件的尺寸精度、定位精度和表面粗糙度的要求来选择数控车床的控制精度。 根据可靠性来选择，可靠性是提高产品质量和生产效率的保证。数控机床的可靠性是指机床在规定条件下执行其功能时，长时间稳定运行而不出故障。即平均无故障时间长，即使出了故障，短时间内能恢复，重新投入使用。选择结构合理、制造***，并已批量生产的机床。一般，用户越多，数控系统的可靠性越高。车削中心2.机床附件及刀具选购机床随机附件、备件及其供应能力、刀具，对已投产数控车床、车削中心来说是十分重要的。选择机床，需仔细考虑刀具和附件的配套性。3.注重控制系统的同一性生产厂家一般选择同一厂商的产品，至少应选购同一厂商的控制系统，这给维修工作带来极大的便利。教学单位，由于需要学生见多识广，选用不同的系统，配备各种仿真软件是明智的选择。4.根据性能价格比来选择做到功能、精度不闲置、不浪费，不要选择和自己需要无关的功能。5.机床的防护需要时，机床可配备全封闭或半封闭的防护装置、自动排屑装置。在选择数控车床、车削中心时，应综合考虑上述各项原则。折叠安装方法
1. 起吊和运输机床的起吊和就位，应使用制造厂提供的***起吊工具，不允许采用其他方法进行。不需要***起吊工具，应采用钢丝绳按照说明书规定部位起吊和就位。2.基础及位置机床应安装在牢固的基础上，位置应远离振源;避免阳光照射和热辐射;放置在干燥的地方，避免潮湿和气流的影响。机床附近若有振源，在基础四周必须设置防振沟。通用刀架3.机床的安装机床放置于基础上，应在自由状态下找平，然后将地脚螺栓均匀地锁紧。对于普通机床，水平仪读数不超过0.04/1000mm，对于***的机床，水平仪不超过0.02/1000mm。在测量安装精度时，应在恒定温度下进行，测量工具需经一段定温时间后再使用。机床安装时应竭力避免使机床产生强迫变形的安装方法。机床安装时不应随便拆下机床的某些部件，部件的拆卸可能导致机床内应力的重新分配，从而影响机床精度。4. 试运转前的准备机床几何精度检验合格后，需要对整机进行清理。用浸有清洗剂的棉布或绸布，不得用棉纱或纱布。清洗掉机床出厂时为保护导轨面和加工面而涂的防锈油或防锈漆。清洗机床外表面上的灰尘。在各滑动面及工作面涂以机床规定使滑油。仔细检查机床各部位是否按要求加了油，冷却箱中是否加足冷却液。机床液压站、自动间润滑装置的油是否到油位批示器规定的部位。检查电气控制箱中各开关及元器件是否正常，各插装集成电路板是否到位。通电启动集中润滑装轩，使各润滑部位及润滑油路中充满润滑油。做好机床各部件动作前的一切准备。数控机床是数字控制机床的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作并加工零件。

折叠附件

1.三爪卡盘(用于圆柱形工件)，四爪卡盘(不规则工件)

2.活(用于固定加工件)

3.中心架(稳定加工件)

4.跟刀架

折叠主要特点

1、低频力矩大、输出平稳

2、***矢量控制

3、转矩动态响应快、稳速精度高

4、减速停车速度快

5、抗干扰能力强

编辑本段操作规程

1.开车前的检查

1.1 根据机床润滑图表加注合适的润滑油脂。

1.2 检查各部电气设施，手柄、传动部位、防护、限位装置***可靠、灵活。

1.3 各档应在零位，皮带松紧应符合要求。

1.4 床面不准直接存放金属物件，以免损坏床面。

1.5 被加工的工件、无泥砂、防止泥砂掉入拖板内、磨坏导轨。

1.6 未夹工件前必须进行空车试运转，确认一切正常后，方能装上工件。

折叠2.操作程序

2.1 上好工件，先起动润滑油泵，使油压达到机床的规定，方可开动。

2.2 调整交换齿轮架，调挂轮时，必须切断电源，调好后，所有螺栓必须紧固，扳手应及时取下，并脱开工件试运转。

2.3 装卸工件后，应立即取下卡盘扳手和工件的浮动物件。

2.4 机床的尾架、摇柄等按加工需要调整到适当位置，并紧固或夹紧。

2.5 工件、刀具、夹具必须装卡牢固。浮动力具必须将引刀部分伸入工件，方可启动机床。

2.6 使用中心架或跟刀架时，必须调好中心，并有良好的润滑和支承接触面。

2.7 加工长料时，主轴后面伸出的部份不宜过长，若过长应装上托料架，并挂危险标记。

2.8 进刀时，刀要缓慢接近工作，避免碰击;拖板来回的速度要均匀。换刀时，刀具与工件必须保持适当距离。

2.9 切削车刀必须紧固，车刀伸出长度一般不超过刀厚度的2.5倍。

2.1.0 加工偏心件时，必须有适当的配重，使卡盘重心平衡，车速要适当。

2.1.1. 盘卡超出机身以外的工件，必须有防护措施。

2.1.2对刀调整必须缓慢，当刀尖离工件加工部位40-60毫米时，应改用手动或工作进给，不准快速进给直接吃刀。

2.1.3 用工件时，应将刀架退至安全位置，操作者应面向卡盘，右手在前，左手在后。表面有键槽，方孔的工件禁止用加工。

2.1.4 用砂布打光工件外圆时，操作者按上条规定的姿势，两手拉着砂布两头进行打光。禁止用手指夹持砂布打磨内孔。

2.1.5 自动走刀时，应将小刀架调到与底座平齐，以防底座碰到卡盘。

2.1.6 切断大、重工件或材料时，应留有足够的加工余量。

折叠3.停车操作

3.1 切断电源、卸下工件。

3.2 各部手柄零位，清点工器具，打扫清洁。

3.3 检查各部保护装置的情况。

普通车床的正常使用必须满足如下条件，机床所处位置的电源电压波动小，环境温度低于30摄示度，相对湿度小于80%。

1机床位置环境要求

机床的位置应远离振源、应避免阳光直接照射和热辐射的影响，避免潮湿和气流的影响。如机床附近有振源，则机床四周应设置防振沟。否则将直接影响机床的加工精度及稳定性，将使电子元件接触不良，发生故障，影响机床的可靠性。

2电源要求

一般普通车床安装在机加工车间，不仅环境温度变化大，使用条件差，而且各种机电设备多，致使电网波动大。因此，安装普通车床的位置，需要电源电压有严格控制。电源电压波动必须在允许范围内，并且保持相对稳定。否则会影响数控系统的正常工作。

3温度条件

用户在使用机床时，不允许随意改变控制系统内制造厂设定的参数。这些参数的设定直接关系到机床各部件动态特征。只有间隙补偿参数数值可根据实际情况予以调整。

用户不能随意更换机床附件，如使用超出说明书规定的液压卡盘。制造厂在设置附件时，充分考虑各项环节参数的匹配。盲目更换造成各项环节参数的不匹配，甚至造成估计不到的事故。 使用液压卡盘、液压刀架、液压尾座、液压油缸的压力，都应在许用应力范围内，不允许任意提高。
