| 品牌渤工阀门 | 型号D671X-10 |
| 结构形式垂直板式 | 3C阀门类别工业 |
| 加工定制是 | 材质铸铁 |
| 连接形式对夹 | 适用介质空气、水、污水、蒸气、煤气、油品等。 |
| 压力环境常压 | 工作温度常温 |
| 标准*** | 流动方向双向 |
| 驱动方式气动 | 零部件及配件阀体 |
| 用途调节 | 类型(通道位置)二通式 |
| 口径DN40-DN800 | 公称通径DN40-DN800 |
| 安装尺寸DN40-DN800 | 规格DN40-DN800 |
| 是否跨境货源否 | 包装木箱、木架 |
展开

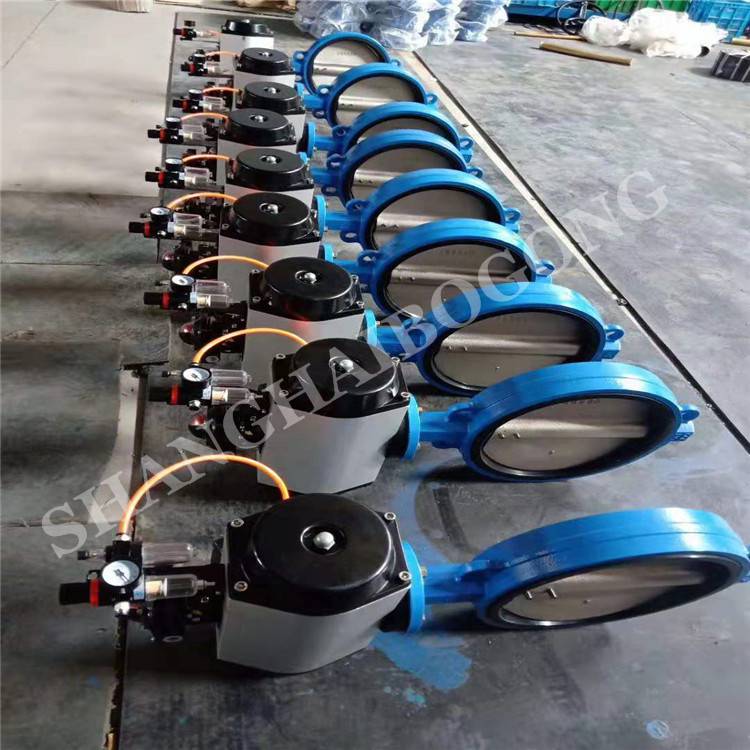

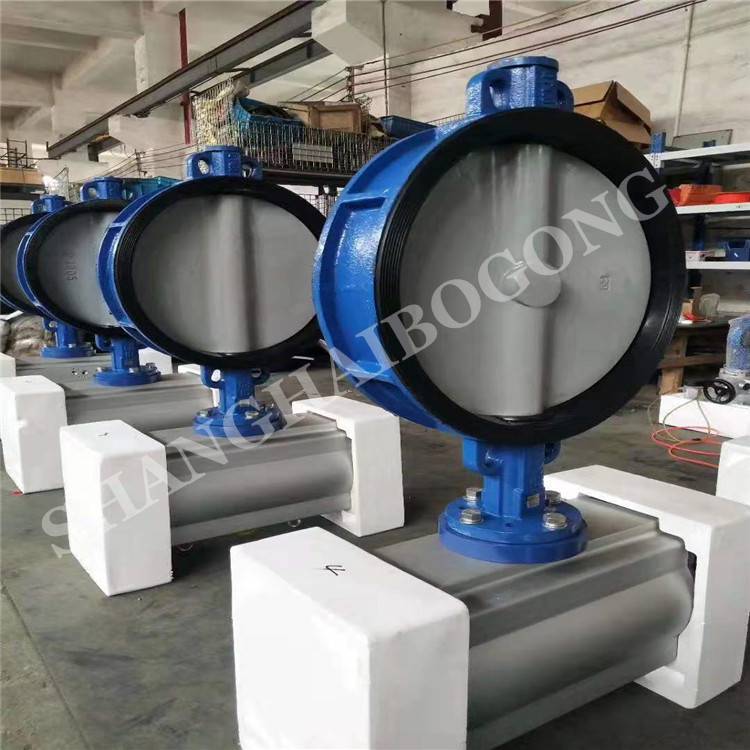

气动对夹式软密封蝶阀 D671X-10 双向密封 过污水可选气源附件
『对夹软密封蝶阀』适用于各种轻重工业及楼宇管道。【对夹软密封蝶阀】***应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 气动软密封对夹蝶阀 |
产品型号 | D671X、D671XP、D671J、D671XN、D671F |
公称通径 | DN40～DN800 |
压力范围 | 1.0MPa-1.6MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢304/316/316L |
产品概述：
对夹式软密封蝶阀主要由阀体、阀轴、阀板、阀座、加长杆及驱动机构（手柄、蜗轮蜗杆、气动装置或电动装置）等组成，靠驱动机构带动转轴及阀板旋转以实现启闭和控制流量的目的。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
结构特点：
1、设计简单、合理、结构紧凑，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封达到双向密封无泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
制造标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数：
公称通径 | DN（mm） | 50～800 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
零件名称 | 材料 | |||
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
蝶板 | 铸钢、不锈钢及特殊材料 | |||
密封圈 | 各种橡胶、聚四氟 | |||
阀杆 | 2Cr13、不锈钢 | |||
填料 | O型圈、柔性石墨O | |||
蝶阀密封材料选用和适用温度：
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐***温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
连接尺寸：
公称通径(DN) | L | D1 | D | z-φd | H | H0 | A | B |
50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 |
80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 |
100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 |
125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 |
150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 |
200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 |
250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 |
300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 |
350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 |
400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 |
450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 |
500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 |
600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 |
700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 |
800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |
