玻璃鳞片耐高温涂料技术介绍
在防腐涂料领域，玻璃鳞片胶泥具有优异的质量和完性能，受到各行业的欢迎。制造商提醒您，在建造玻璃鳞片胶泥时应注意温度控制。根据经验丰富的施工单位和胶泥生产商的要求，玻璃鳞片胶泥施工过程中的现场温度要求在5℃-30℃之间。在夏天，这个温度很容易达到，但是夏天的高温经常超过这个温度。因此，施工单位应在施工过程中采取降温措施，降低施工现场温度，方可施工，以确保胶泥性能不会下降。因此，在冬季玻璃鳞片胶泥的施工过程中，应注意提高施工现场的温度，同时确保现场的空气流通。另外，冬天，夏天的相反季节，无论是在南部还是北部，温度自然都非常低。春季和秋季的温度基本上保持在几度到两度之间，这是玻璃鳞片胶泥施工的更合适季节。
玻璃鳞片是玻璃经1700℃高温熔融再经独特工艺吹制而成的极薄的玻璃碎片，国外已应用几十年。高温熔融状态下的玻璃，经特殊工艺加工，使得玻璃鳞片具有比普通玻璃强度大、比重小的特性。玻璃是无机材料，其组成决定了它具有良好的耐化学药品及抗老化性能。玻璃鳞片很薄，鳞片涂料经正确施工，使得它在涂层中可与基体平等叠压排列，象片片鱼鳞，如层层盔甲，形成致密的防渗层（有人形象地称它为迷宫式结构），据测可达数十上百层，使得腐蚀介质扩散渗透到被保护基体的途径变得曲曲折折，大大延长了介质渗透的途径和时间，相应提高了涂层的抗渗透性能及耐蚀寿命。
玻璃鳞片胶泥 玻璃鳞片面涂 环氧玻璃鳞片产品说明
1、玻璃鳞片胶泥具有独特的抗渗透屏障，腐蚀性气体渗透率低；
2、玻璃鳞片胶泥良好的耐水、酸、碱、部分溶剂及其它一些特殊化学介质性能；
3、玻璃鳞片胶泥硬化收缩小，与多种基材粘结性强，易局部修补；
4、玻璃鳞片胶泥高韧性，良好的力学性能，适应温度骤变；
5、玻璃鳞片胶泥 交联固化，表面硬度高，有良好的耐磨蚀性；
6、玻璃鳞片胶泥可长期使用温度：湿态100/180℃，干态120/200℃。
7.玻璃鳞片胶泥和玻璃钢相比，它的突出优点是抗渗性能优异，抗渗率约为玻璃钢的。
乙烯基玻璃鳞片胶泥特点：
乙烯基玻璃鳞片胶泥拥有耐化学介质、高温湿态腐蚀性气体性能。低的水蒸气渗透了、硬化收缩率、线膨胀系数低。充分抵挡高温及温度骤变，低的磨耗性能。常温硬化，成型施工简单，修补容易。
适用范围：
石油贮槽、化学品油船、铁路桥梁等的表面涂覆。海洋工程工程建筑物、钢结构的防腐。管道烟气脱硫（fgd）装置的耐蚀衬里，其高使用温度可达180℃。建筑物地面、排水沟、污水池的耐蚀覆盖层。
使用方法：

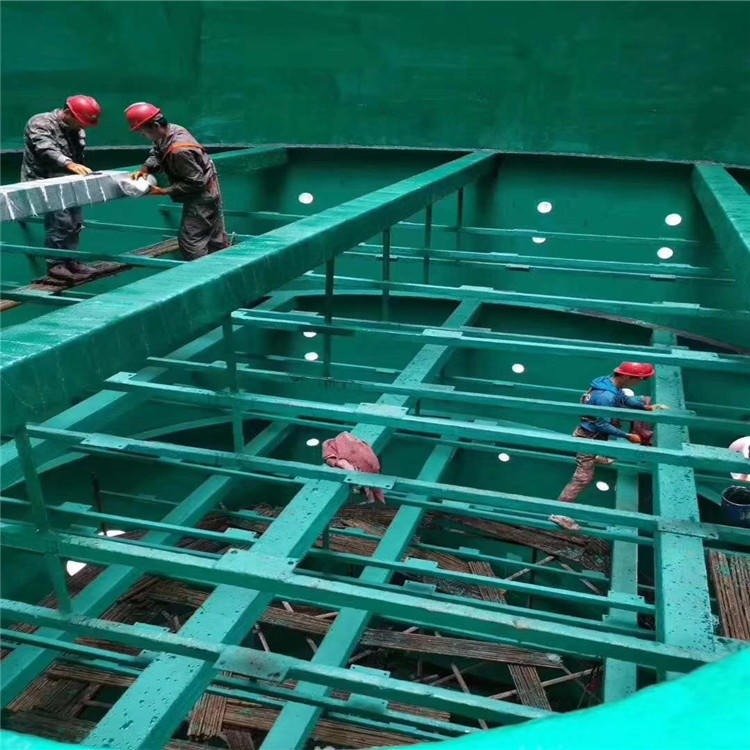

钢结构便面除油去污，除锈等级不低于sa2.0或st3标准；混凝土表面清理干净，表面含水率 <6%，底漆涂刷1至2道，待干后施工。涂抹成1-2mm（每道）的胶泥层，数小时硬化后再设计要求施工至规定厚度。在弯角或者形状突变处适当增加厚度，或用fpr增强，后用漆罩面1至2道。
