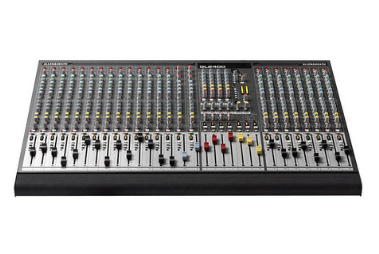

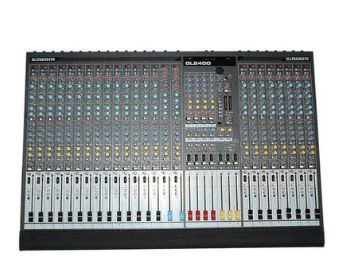

GL2400-424调音台产品介绍：
GL2400 机型是一款紧凑型、双功能的、拥有左右信道、单信道叠加、4 编组、6 个辅助通道、7×4 矩阵的调音台。包括2 个立体声通道。左右信道/主信道输出； 4个可声像控制编组；6个辅助发送信道，其中每个信道配备推子前/后切换开关。2个立体声信道，每个信道备有话筒与双立体声行输入，内置开关电源，可在100V-240V电压之间稳定工作。线路，进口电位器，进口推子，低底噪，手感良好，是大型演出的优选。
GL2400-424调音台产品特性
? 24通道结构
? 左右信道/主信道输出
? 4个可声像控制编组
? 6个辅助发送信道，其中每个信道配备推子前/后切换开关
? 2个立体声信道，每个信道备有话筒与双立体声行输入
? 7x4 矩阵
? 特有的双功能即主扩声与/或监控听调音
? 单通道能被用于左右叠加、或调音师喇叭通道
? 可通过通道直接输出进行录音
? 具有电平微调与共享输入的矩阵外接输入
? 立体声输入通道可以独立地分配给左右通道
? 立体声通道的话筒输入可以用交换跳线接到矩阵
? 4段EQ、2段扫变
? 100Hz 高通滤波器
? 独立的幻象供电与相位转换开关
? 专用主输出及立体声电平表
? 录音机可接入到左右信道和信道
? 耳筒插座及本地输出
? +26dBu 余量的电子平衡式 XLR 输出电路
? 74dB 前置放大器可接受高至 +34dBu 的话筒或线路输入电平
? 噪声的前级混合放大器设计
? 内置电源及带有MPS12后备电源插口（16到32通道型号）
? 可使用 RPS11 电源进行外置供电，另外还提供 RPS11 ? 备用电源插座（40 信道型号）
? 100mm 防尘推子
? 螺丝母紧固电位器式的电路板分离安装工艺
? 备有供添加副调音台用的 Sys-link V2 调音台输入链路
? 4 针 XLR 灯座发光二极管照明灯
GL2400-424调音台产品参数：
? 话筒输入：通路(带48V幻象电源) 14路、22路、30路、38路可选
? 线路输入：4路(2个立体声)
? 主输出：6路(含4编组输出)
? 推子通道：16路、24路、32路、40路可选
? 辅助输出：6路AUX
? 主输出：2路(1个模拟立体声)
? 耳机：1个
? 工作电平通道：0dBu动态余量+20dBu
? 主输出：+4dBu
? 较大输出：+26dBu
? 话筒前置放大器灵敏度：-60dBu~+14dBu
? 频率响应：20Hz-30kHz
? 话筒输入到主输出：+0/-0.5dB
? 线路输入到主输出：+0/-0.5dB
? 失真度总谐波失真+噪声：
(话筒输入+40dB增益) <0.004%
? 总谐波失真+噪声(线路输入0dB增益) ：<0.006%
? 串音邻近通道：<-93dB
? 静音关闭：<-94dB
? 推子音量关闭：<-90 dB
? 线路输入：>10k欧姆
? 输出：<75欧姆
? 均衡增益(每段) ：+/-15dB
? 单声道通道低频：80Hz容量
? 单声道通道低中频：35Hz-1kHz Q=1.8
? 单声道通道高中频：500Hz-15kHz Q=1.8
? 单声道通道高频：12kKz容量
? 滤波器(单声道输入)：转换100Hz

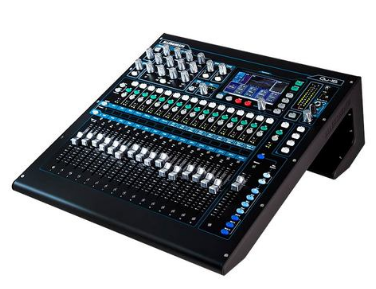

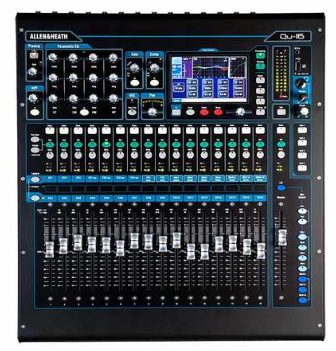

Qu-16 音频数字调音台产品介绍：
Qu-16 音频数字调音台由Allen&Heath位于英国康沃尔的内部研究和开发团队设计，它直接传承于GLD 和 iLive 数字调音系统。后两者夜以继日地服务于目前的巡演和现场表演场地，广受赞誉 - 所以您完全可以相信，Qu-16高品质调音台将为您带来视觉、感觉和听觉的水准。Qu-16 音频数字调音台利用数字混音技术的全部潜力，所有设置都可以调用（包括所有重要推子的位置和前级放大增益），便利的录音与播放解决方案，iPad 控制，个人选项和本地或远程 Cat5 输入/ 输出的选择。
Qu-16 主要特点：
? 16路单声道话筒/线路通道
? 3路立体声线路通道、24路源到混音
? 12路混音（4路单声道，3路立体声，LR）
? 4路FX（2路发送总线）、24路，22路输入USB音频流
? 额外的立体声输出一个AES数字，Alt输出，2TRK输出
? 对讲话筒输入
? dSNAKE Cat5数字用于AR2412/AR84/AB168远程音频
? 4个静音编组、4个DCA编组、4个可分配软件
? AnalogiQTM完全调用模式前级放大器
? 效果来自iLive FX调音台
? 专用立体声FX效果返回通道
? 主通道用于快速访问混音电平和处理
? 输入通道连接用于立体声音源
? 输入处理— —前置放大器、高通滤波、门限、参量均衡、压缩器、延时
? 输出处理— —参量均衡、图示均衡、压缩器、延时
? 800×480像素彩色触摸屏，可迅速控制
? 电动推子用于推子上发送，图形均衡推子切换查看以及混音调用
? 快速复制并重置设置和场景
? 100个场景记忆
? 通道安全，全局和每个场景调用过滤器
? 通道处理用户库
? Qu-Drivet用于在USB硬盘上进行立体声和18轨录音/播放
? 苹果Mac计算机的MIDI DAW控制驱动（转换为HUI或Control）
? USB传输场景，库数据，演出，用户可分配自定义层
? Qu-Pad无线远程应用用于iPad
? 兼容Allen&Heath ME个人混音系统
? 用户权限以限制操作者访问
? 话筒/线路输入1-16：平衡，XLR与 1/4"TRS插座，全部可调用
? 输入灵敏度（XLR/TRS）：-60至+10dBu/-50 至 +20dBu
? 模拟增益：-10至+60dB，1dB步进
? 较大输入电平（XLR/TRS）：+19dBu/+29dBu
? 输入阻抗（XLR/TRS）：>5kΩ/>10kΩ
? 总谐波失真+噪声： 0.0005%-89dBu
? 均一增益状态0dB：（20-20kHz，直接输出 @0dBu 1kHz）
? 总谐波失真+噪声：0.001% -83dBu
? 中频增益+30dB：（20-20kHz，直接输出 @0dBu 1kHz）
? 立体声输入ST1/ST2接口：平衡，1/4" TRS插座，半常态
? 立体声输入ST3接口：非平衡，3.5mm接口
? 输入灵敏度（ST1,ST2/ST3）：+/-4dBu/0dBu
? 增益微调：+/-24dB
? 较大输入电平（ST1,ST2/ST3）：+22Bu/+18dBu
? 输入阻抗：>7kΩ
输出
? 混音1-10及LR输出：平衡，XLR
? 较大输入电平：+22dBu
? 输出阻抗（XLR/TRS）：<75kΩ
? 标称输出：+4dBu=0dB电平表读数
? 残余输出噪声： +90dBu（静音，20-20kHz）
? 立体声Alt&2Trk输出：平衡，1/4" TRS插座
? 音源(Alt输出/ 2Trk输出)：可连接/左右推子后
系统
? 动态范围：112dBu
? 触摸屏：800×480分辨率
? 频率响应平：+0/-0.5dBu，20Hz-20kHz
? 采样率：48kHz +/-100ppm
? ADC，DAC：24位
? 电力消耗：82W
? 电源：100-240V AC，50/60Hz
? 尺寸：440mm X 500mm X 186mm
? 重量：10kg

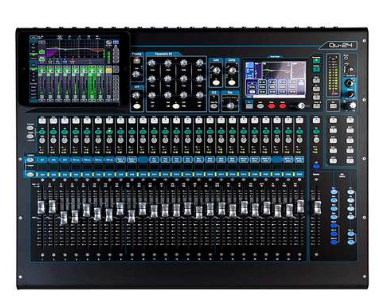

Qu-24 音频数字调音台产品介绍：
Allen&Heath为其Qu系列新推出了一款30路输入/24路输出的紧凑型数字调音台— —Qu-24 音频数字调音台。Qu-24 的设置（含25个电动推子和数控话放）可调用，具有操作直观的触摸屏，内置的多轨录音功能Qu-Drive，用于扩展远程输入/输出及个人的dSNAKE网络端口，多通道USB音频流传输至Mac，Qu-Pad控制应用，以及带来出色音质的iLive备受赞誉的效果库。Qu-24 调音台具有强大的处理能力，高速运行的双核DSP带来的通道和效果处理，具有足够的空间用于以后的处理升级和功能提升。五核新一代超ARM核心处理器并行运行，带来的性能表现。
Qu-24 主要特点：
? 24路单声道话筒/线路通道
? 3路立体声线路通道、32路源到混音
? 12路混音（4路单声道，3路立体声，LR）
? 4路FX（4路发送总线）、10个可分配软键
? 32输出，30输入、USB音频流
? 2个立体声编组，2个立体声矩阵
? 额外的立体声输出一个AES数字，Alt输出，2TRK输出
? 对讲话筒输入
? dSNAKE Cat5数字用于AR2412/AR84/AB168远程音频
? 4个静音编组、4个DCA编组
? AnalogiQTM完全调用模式前级放大器
? 效果来自iLive FX调音台
? 专用立体声FX效果返回通道
? 输入通道连接用于立体声音源
? 输入处理— —前置放大器、高通滤波、门限、参量均衡、压缩器、延时
? 输出处理— —参量均衡、图示均衡、压缩器、延时
? 主通道用于快速访问混音电平和处理
? 800×480像素彩色触摸屏，可迅速控制
? 电动推子用于推子上发送，图形均衡推子切换查看以及混音调用
? 快速复制并重置设置和场景
? 100个场景记忆
? 通道安全，全局和每个场景调用过滤器
? 通道处理用户库
? Qu-Drivet用于在USB硬盘上进行立体声和18轨录音/播放
? 苹果Mac计算机的MIDI DAW控制驱动（转换为HUI或Control）
? USB传输场景，库数据，演出，用户可分配自定义层
? Qu-Pad无线远程应用用于iPad
? 兼容Allen&Heath ME个人混音系统
? 用户权限以限制操作者访问
? 话筒/线路输入1-24：平衡，XLR与 1/4"TRS插座，全部可调用
? 输入灵敏度（XLR/TRS）：-60至+10dBu/-50 至 +20dBu
? 模拟增益：-10至+60dB，1dB步进
? 较大输入电平（XLR/TRS）：+19dBu/+29dBu
? 输入阻抗（XLR/TRS）：>5kΩ/>10kΩ
? 总谐波失真+噪声： 0.0005%-89dBu
? 均一增益状态0dB：（20-20kHz，直接输出 @0dBu 1kHz）
? 总谐波失真+噪声：0.001% -83dBu
? 中频增益+30dB：（20-20kHz，直接输出 @0dBu 1kHz）
? 立体声输入ST1/ST2接口：平衡，1/4" TRS插座，半常态
? 立体声输入ST3接口：非平衡，3.5mm接口
? 输入灵敏度（ST1,ST2/ST3）：+/-4dBu/0dBu
? 增益微调：+/-24dB
? 较大输入电平（ST1/ST2/ST3）：+22Bu/+18dBu
? 输入阻抗：>7kΩ
输出
? 混音1-10及LR输出：平衡，XLR
? 较大输入电平：+22dBu
? 输出阻抗（XLR/TRS）：<75kΩ
? 标称输出：+4dBu=0dB电平表读数
? 残余输出噪声： +90dBu（静音，20-20kHz）
? 立体声Alt&2Trk输出：平衡，1/4" TRS插座
? 音源(Alt输出/ 2Trk输出)：可连接/左右推子后
系统
? 动态范围：112dBu
? 触摸屏：800×480分辨率
? 频率响应平：+0/-0.5dBu，20Hz-20kHz
? 采样率：48kHz +/-100ppm
? ADC，DAC：24位
? 电力消耗：120W
? 电源：100-240V AC，50/60Hz
? 尺寸：632mm X 500mm X 186mm
? 重量：14kg

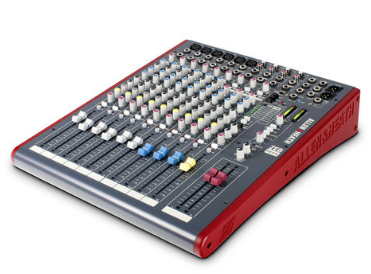

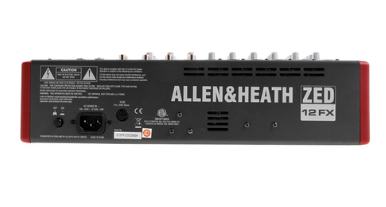

ZED 12FX调音台特点
● 6路麦克风/线路输入
● DuoPre 麦克风前级放大器
● 反应灵敏的3段均衡器，MusiQ中频扫频功能
● 4路立体声线路信号输入带增益的2段均衡器
● 4路辅助发送
● 可选配机架安装配件，占11U空间(仅ZED14)
● 100mm推子
● 可选双信号源输入
? 输入
单声道(XLR)输入+6到-63dBu测试(+17dBu较大)
单声道线路输入(插座)+10至-26dBu(+30dBu较大)
外接口(TRS插座)0dBu测试+21dBu较大
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
? 输出
L,R&单声道输出(L&R,XLR,单声道插座) 0dBu测试 +21dBu较大
辅助输出(插座) 0dBu测试 +21dBu较大
高音输出(耳机插座) 0dBu测试 +21dBu较大
录音输出(耳机插座) 0dBu测试 +21dBu较大
? 频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
? 总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
? 动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
? 噪音
话筒前置放大器@较大增益 150R输入Z 22-22kHz-127dBu
混音LR输出,L/R推子=0.22-22kHz -88dBu(ZED-14)
混音LR输出,L/R推子=0.22-22kHz -84dBu(ZED-24)

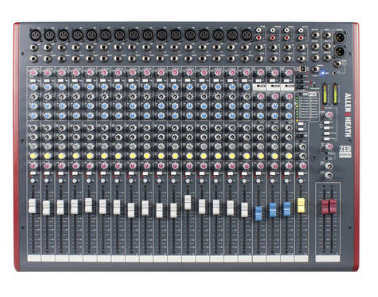

ZED-22FX调音台产品介绍：
ZED-22FX对于需要轻装上路的乐队来说是较好的选择。可配置的USB音频输入/输出让立体声录制更加轻松。 ZED-22FX轻松处理人声、鼓组、吉他、音和键盘，同时还提供了专门的效果总线和16个内部延时效果，带来了整体的混音氛围。基于从巨大的成功证明前置PA系列,ZED-22FX已经DuoPre前置放大,使用两个阶段的设计,精心控制数量的增加在每个阶段。放大信号从XLR输入时,增益范围是巨大的- 69 db范围准确,非常均匀地分布在增益控制,这意味着更好的信号电平控制。大部分的获得来自一阶段,所以不需要的噪声是保持到较低限度。线路电平信号只是插入第二阶段的前置功放使用线输入杰克插座,它有一个巨大的优势是低噪音当使用线也输入和高输入阻抗的匹配。
ZED-22FX 调音台产品特点：
? 32路音轨
? 64路MIDI音轨
? 使用获奖的Skylight界面进行无缝录音编辑和混音
? 使用Smart Tool智能编辑音频和MIDI
? 高品质Cakewalk乐器包括整套Studio Instruments
(录音室乐器)套装和Square I
? 使用调音台试图和10个录音室质量的效果进行混音
? 1 GB内容包括循环，MIDI Groove Clip与模板
? 使用Gobbler，YouTube Export和SoundCloud保存并共享音乐
? 16个单声道通道
? 16个内部延时效果
? Neutrik话筒XLR
? Neutrik 1/4英寸插座
? 通道断点插入
? 超宽增益范围的“DuoPre”话筒线路输入
? MusiQ特色3段均衡
? 2个推子前辅助发送
? 1个推子后辅助发送
? 1个内部效果发送
? 声像调节
? 静音亮起提示 ? PFL&峰值预警指示灯
? ALPS 100mm推子
? 4个立体声通道，带2段均衡，以及用于额外音源的输入
? 立体声返回&播放
? 所有输入带有电平控制
? 12段条形电平表
? 辅助输出1&2带单声道/立体声功能
? 输出部分
? Alt立体声输出音源
? 可配置的USB立体声音频输入/输出
? 捆绑Cakewalk SonAR X1 LE软件
输入
单声道(XLR)输入+6到-63dBu测试(+17dBu)
单声道线路输入(插座)+10至-26dBu(+30dBu)
外接口(TRS插座)0dBu测试+21dBu
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
输出
L,R&单声道输出(L&R,XLR,单声道插座) 0dBu测试 +21dBu
辅助输出(插座) 0dBu测试 +21dBu
高音输出(耳机插座) 0dBu测试 +21dBu
录音输出(耳机插座) 0dBu测试 +21dBu
频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
噪音
话筒前置放大器@增益 150R输入Z 22-22kHz-127dBu
混音LR输出,L/R推子=0.22-22kHz -88dBu(ZED-14)
混音LR输出,L/R推子=0.22-22kHz -84dBu(ZED-24)
