| 产品特性ABB品牌 | 是否进口否 |
| 产地中国大陆 | 品牌ABB |
| 型号10 aux contacts E4/6 | 是否专供外贸否 |
| 3C额定电压范围交流额定电压1500V及以下 | 分断能力50 |
| 极数3P+N | 额定电流1600A |
| 脱扣器型号常规 | 控制器型号常规 |
| 安装方式抽屉式 | 操作方式电动操作 |
| 接线方式板后接线 | 保护类型漏电保护 |
| 控制电压欠电压脱扣器 | 附件说明说明书可见 |
| 壳架电流01 | 分段能力150 |
| 欠压配置/欠压电压常规 | 特性智能型 |
| 脱扣方式分励脱扣器 | 应用场景电动机控制与保护 |
| 飞弧距离100nm | 操作频率100000次/h |
| 操作次数100000 | 进线方式板后 |
| 产品认证CE | 净重常规KG |
| 尺寸（高x宽x深）常规mm | 最小包装数1 |
| 物料编号23635887 | 型号报价咨询客服 |
| 系列ABB | 电压220 |
| 额定短时耐受电流380 | 特殊应用低压控制 |
| 额定工作电压630 |
展开
abb 原装*** 框架断路器附件 10 aux contacts E4/6 ***代理
ABB框架断路器E1B800 E1N800 E1S800 ABB式断路器
框架式断路器又称式断路器。 ABB新E型框架断路器是Emax的设计，可满足工程技术的需求，具有优化的结构尺寸，附件，N极可具有全定电流，保护的脱扣器，方便的额定电流插快，的脱扣器模块等特点。所有ABB框架断路器（固定式和抽出式）均有相同的高度和深度，可安装在开关柜中，其性能确保操作者的安全。例如：柜门关闭时可摇出断路器，保护等级达到IP54，此外还带有安全锁和双重绝缘。
ABB框架断路器相与相之间、相与中性线之间完全绝缘，并可对灭弧室与主触头进行完整检查。SD Pocket 具有功能，它可通过蓝牙实现ABB框架断路器和个人电脑、掌上电脑的连接通讯。从而实现勿需电缆，可以设置保护参数、显示储存在数据记录仪里面的测量数据、纠正断路器的状态，当然也可看到断路器操作次数等等。

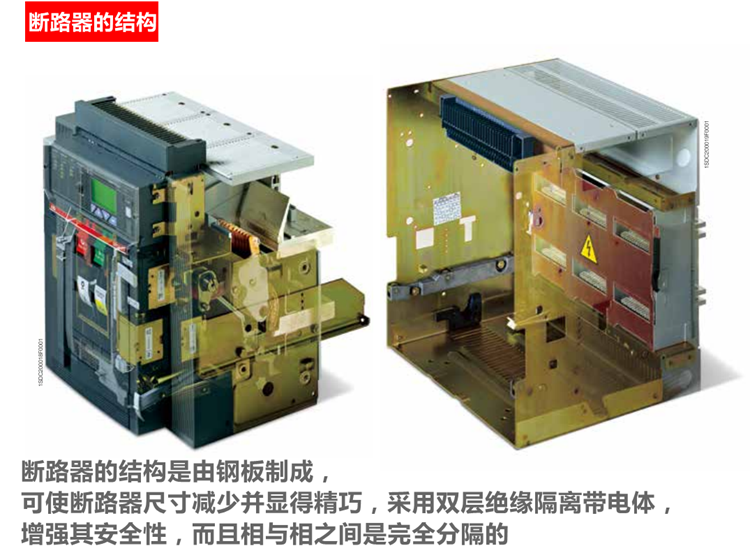

ABB框架断路器的结构：
断路器的结构是由钢板制成，可使断路器尺寸减少并显得精巧，采用双层绝缘隔离带电体，增强其安全性，而且相与相之间是完全分隔的。
全系列断路器具有同高度及同深度的特性，抽出式适合安装在深度500mm的配电盘中。宽度324mm（额定电流高达2000A）抽出式断路器可安装在隔间宽400mm的配电盘中。这些精巧的尺寸亦可替换早期的框架断路器。
ABB框架断路器的操作机构：
操作机构是属于储能型的，也就是用预先储能的弹簧操作。弹簧储能可以手动操作前面的手柄或利用齿轮式电动机电动操作。分闸弹簧在合闸操作时自动储能。
通过安装在操作机构内部的合闸及分闸线圈，以及使用齿轮式电动机对弹簧储能，断路器可以实现遥控操作，如需要，还可以监控系统配合。
在下列的操作循环中，不需要重新对弹簧储能：
-开始时断路器处于分闸（O），弹簧已储能状态：合闸-分闸；
-开始时断路器处于合闸（I），弹簧已储能的状态：分闸-合闸-分闸；
这种操作机构可使用在整个下列的产品上，同时已安装机械及电气防跳跃装置。
