耐磨陶瓷涂料使用方法：高温陶瓷耐磨料工艺流程
001、耐磨陶瓷涂料使用方法——在我们的生活中应用越来越广泛，陶瓷耐磨料是郑州正邦耐磨材料有限公司引进生产工艺技术及配方，并与国内院校、科研机构联合进一步研发所获得的，硬度高于钢铁的5倍。其主要由棕刚玉、碳化硅等耐磨骨料和粉两相组成，同时添加烧结剂、很微粉、涂料助剂、陶瓷粉末、复合材料粉末、复合胶黏剂等，颗粒紧密堆积，成型快，强度高，三天既可达到设计强度，因而使用中没有较大的宏观缺陷，体积密度大，其常温下强度可达200Mpa以上。
002、耐磨陶瓷涂料是普通混凝土和耐火浇筑料使用寿命的50倍以上。
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

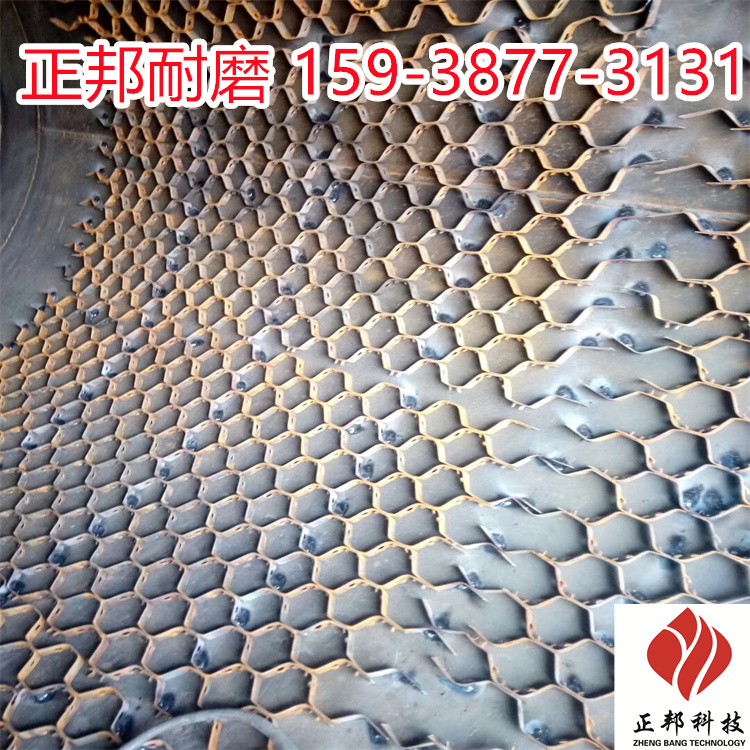

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。首先清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
郑州正邦耐磨材料有限公司是生产销售耐磨陶瓷片、耐磨陶瓷涂料、防磨料、陶瓷片粘贴胶、防腐蚀耐磨涂层的厂家，拥有完整、科学的质量管理体系。郑州正邦耐磨材料有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
