广东火仑建材科技发展有限公司

【防水涂料十大品牌耐博仕】AMP-100改进型桥面防水涂料施工方案：
（一）施工前准备
1. 准备工作面
（1）清理桥面上的粉尘、浮浆、起沙、空鼓，各类杂物；
（2）清洗桥面，待干燥后施工。
2、进行技术交底及安全施工交底
召开交底会议，按照规范要求和安全生产要求向参加施工的技术人员、管理人员、机械操作人员、辅助施工人员、安全管理人员进行施工和安全技术交底，并以书面形式发到各部门、施工班组、施工操作人员。

AMP-100桥面防水涂料简介：AMP-100桥面防水涂料是以优质石油沥青为基料，添加合成橡胶和进口环氧树脂改性而成的一种防水涂料，由汾阳堂郭家建筑防水防腐建材有限公司研发生产而成，是以高聚物的环氧树脂乳液和石油沥青及国内合成橡胶等乳液为主要成膜物质，添加多种功能助剂而成的防水涂料，主要用于桥面防水，可以防止由于混凝土桥面渗水而引起的钢筋腐蚀，提高梁体的使用寿命。 AMP-100桥面防水涂料特点 FYT-1桥面防水涂料其状如乳液型，使用喷刷方式，可在表面形成膜层，它具有功能独特和应用广泛的显著特点： ①防水性能优越。经它处理过的外侧面、墙面如穿上了一件憎水外衣，雨水落在上面会呈水珠状自然滚落，如荷叶滚落水珠一般，而墙面则始终处于干燥状态，因而可以有效阻止霉变和泛碱； ②透气性好。可将外侧面、墙体面潮气释放出来**像健康人的皮肤，故又被称为呼吸性防水涂料； ③防潮、防霉效果显著。可保证建筑物外侧面不长青苔，建筑物表面一经该产品处理，在外界潮湿的环境下可保持室内干燥，尤其适宜桥梁、涵洞、高层建筑、粮库、住宅、档案室、图书馆等装饰涂层的表面处理，能大幅度提高涂层的防水保色和抗污染能力，用于瓷砖、马赛克饰面接缝上，因其吸水率低，冬天不会存水结冰，产生膨胀，可防止瓷砖、马赛克的剥落，用于纪念性碑塔等天然石料上，能防止青苔生长，保持表面清洁。 ④耐久性强，抗风化。该防水涂料能渗透到建筑物内一定深度，因而受紫外线照射及大气老化影响较小，用于园林、古建筑、红黄粉墙、石像、碑刻等能有效地防止雨水冲刷，并且保持原色，经自然雨水冲洗，尘埃不沾，能有效地防止污染，达到防腐蚀、抗风化、保护文物的目的

  产品特点：

AMP-100桥面防水涂料有宽阔的温度适应性。在沥青混凝土施工作业时高温140℃～180℃不流淌，在低温—20℃～—30℃的动荷载作用下不脆裂；

AMP-100桥面防水涂料粘结力强，在配方中添加了渗透剂和增粘剂，提高了涂料的渗透能力和粘结性能，可将铺装层与桥面板粘结成一个整体。

AMP-100桥面防水涂料施工防水层后，桥面板与铺装层的剪切强度达到0.5~1.0Mpa,基层开裂2mm，涂膜不开裂；

AMP-100桥面防水涂料施工可操作性：冷施工作业，机械化，自动化程度高，材料无毒，不污染环境。

  桥面防水涂料施工方法有哪些？

1.桥面防水层技术要求
（1） 桥面防水层应覆盖整个混凝土桥面，防水层为两道防线，**道喷涂FTY-2桥面防水剂二遍，第二道喷涂FTY-1桥面防水涂料三遍，防水涂膜厚度以平均不超过1mm为宜。
（2） 防水层应具有良好的耐久性，至少应有不低于桥面沥青铺装层使用年限的寿命（约8～10年）。并能适应高架桥动荷载抗压，抗拉的特点，当混凝土桥面板开裂≤2mm时，防水涂膜变形仍应满足不拉裂的需要，以保证防水要求。
（3） 在环境条件-15℃～90℃范围内，仍能满足第 2条的要求。同时，在经受沥青层摊铺温度约160℃后，不影响其长期耐久使用性时。防水涂层与其上沥青混凝土铺装层应有相融性，二者之间的粘结力不低于沥青混凝土铺装层与混凝土桥面之间的粘结力，层间抗剪强度25℃，≥1.5MPa，35℃≥1.0MPa。
（4） 喷涂AMP-100桥面防水剂，应保证防水剂能够渗入桥面混凝土10mm以上，提高混凝土抗渗性＞0.2MPa。
（5） 防水涂层对混凝土桥面板亦应具有良好的粘结性，以保证沥青铺装层粘结力的需要，并在粗糙桥面板上具有良好的密贴性。防水层粘结后不得夹有空气层。
（6） 防水层抗渗要求应在0.3MPa以上。
（7） 防水施工应便于操作，满足大桥工期安排的要求。
2.AMP-100桥面防水剂施工方法
（1） 基层清理：喷涂桥面防水涂料前，首先凿除混凝土浮浆，平整凸凹不平处，清除油污，垃圾等然后彻底清扫基面，再用吹尘器把基面吹干净 。

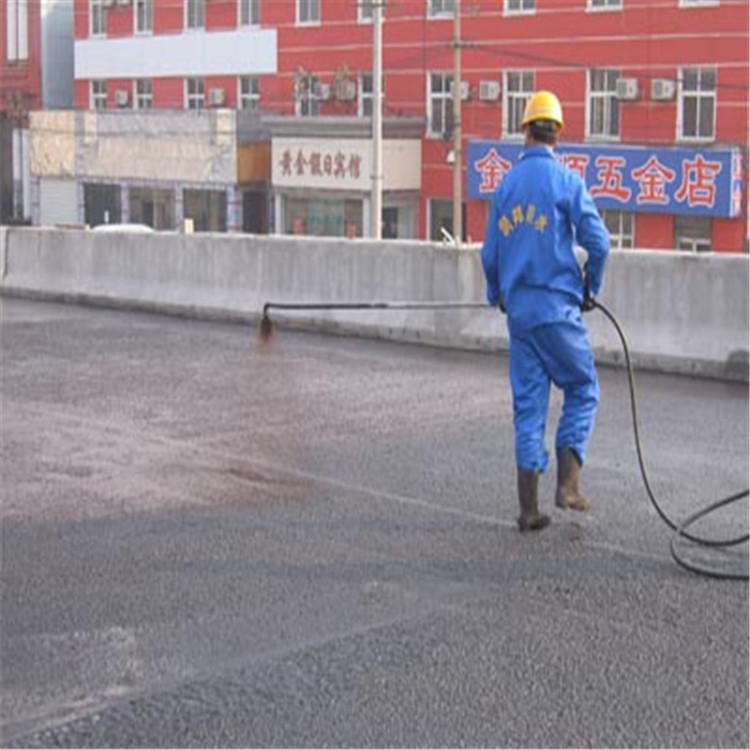

（2） 喷防水剂：喷涂防水剂于基层表面。当防水剂渗入基层内部，表面无明显湿润状态时，再喷涂第二遍防水剂。
（3） 养 护：喷涂第二遍防水剂后，应有专人负责观察涂层蒸发情况。约2～3h后，防水剂涂层将要干燥时，应立即用喷雾器喷洒清水，以湿润表面为准，不宜过多，以免防水剂流失。
3.AMP-100桥面防水涂料施工方法
（1） 基层清理：喷涂桥面防水涂料前，首先清除油污，垃圾等，然后彻底清扫基面，再用吹尘器把基面吹干净。
（2） 喷涂桥面防水涂料：喷涂桥面防水涂料**层后，喷涂第二遍涂料，要待上一遍涂料实干后才能喷涂，共喷涂3遍。
（0.6～0.8kg/m2）
4.施工注意事项
（1） 涂料使用前应搅拌均匀。
（2） 预计涂料不能表干前下雨，不能施工。
（3） 施工过程中，严禁乱踩未干的防水层。
（4） 防水层做完后，在沥青混凝土铺装层未上以前要严加保护，防水层实干后，可在其上开行10t以下汽车，但不得在其上打弯，倒车，急刹车等。10t以上的货车，铲车、吊车等禁止通行。
交通部JT/T535-2004《路桥用水性沥青基防水涂料》技术要求 项目 类型 Ⅰ Ⅱ 外观 搅拌后为黑色或蓝褐色均质液体，搅拌棒上不黏附任何明显颗粒固体含量 % ≥43 延伸性 mm 无处理 ≥5.5 ≥6.0 处理后 ≥3.5 ≥4.5 柔韧性 ℃ -15±2 -20±2 无裂纹、断裂耐热性 ℃ 140±2 160±2 无流淌和滑动黏结性 MPa ≥0.4 不透水性 0.3 MPa、30min不渗水抗冻性（-20℃） 20次不开裂耐腐蚀性 耐碱（20℃） Ca(OH)2中浸泡15d无异常 耐盐水（20℃） 3%盐水中浸泡15d无异常干燥性（25℃） 表干 ≤4h 实干 ≤12h 高温抗剪（60℃）MPa 0.16 抗硌破及渗水 暴露轮碾试验（0.7 MPa，100次）后，0.3 MPa水压下不渗水人工气候加速老化 外观 无滑动、流淌、滴落 纵向拉力保持率 % ≥80 低温柔度 ℃ -3 -10 无裂纹。
