| 品牌永嘉孜博阀门 | 型号ZSPQ-25C DN125 |
| 材质铸钢 | 连接形式法兰 |
| 订货号2020071041 | 加工定制是 |
| 货号2020072041 | 公称通径DN20-DN400mm |
| 适用介质水、 蒸汽、 油品、 空气 | 压力环境常压 |
| 工作温度常温 | 流动方向单向 |
| 驱动方式电子 | 零部件及配件阀体 |
| 形态旋转式 | 类型(通道位置)直通式 |
| 标准*** | 密封形式硬密封型 |
| 规格ZSPQ-25C | 是否跨境货源否 |
| 切断阀ZSPQ-25C | 气动切断阀ZSPC-25P |
展开
含附件气动切断阀 ZSQK ZSPQ ZSPC 燃气***切断阀 活塞式切断阀 DN125

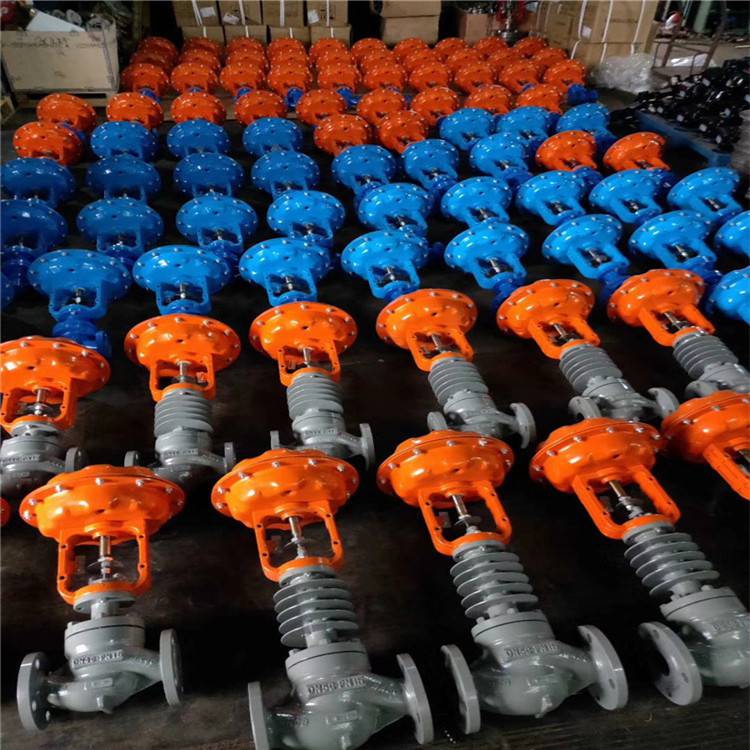

产品图片
产品概述：
气动快速切断阀由活塞式气动执行机构与切断阀组成。气动切断阀采用直通单座型式。气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
技术参数：
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
阀座直径 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | ||||
额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | ||||
公称压力 MPa | 4.0(JB/T79·2-94) | ||||||||||||||
行程 mm | 16 | 25 | 40 | 60 | |||||||||||
介质温度 ℃ | -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）； | ||||||||||||||
流量特性 | 两位快开式 | ||||||||||||||
配执行机构 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | |||||||||||
法兰尺寸、型式 | 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温） | ||||||||||||||
阀体材质 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | ||||||||||||||
执行机构参数：
型号 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 |
活塞直径 mm | 150 | 200 | 300 | 400 |
有效面积 cm2 | 175 | 305 | 700 | 1245 |
行程 mm | 16 | 25 | 40 | 60 |
进气孔螺纹 | M16×1.5 | M20×1.5 | M24×2 | |
输出力 N | 7200 | 12800 | 29300 | 5200 |
可配附件 | 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | |||
操作气源压力 KPa | 500 | |||
单作用执行机构：气关式（B）－失气时阀位开(FO)、气开式（K）－失气时阀位关（FC） 附件 ：电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 执行标准： 气动调节阀:GB/T4213-2008 |
