除尘陶瓷耐磨弯头技术要求
1 用途:安装到环境除尘系统管网。

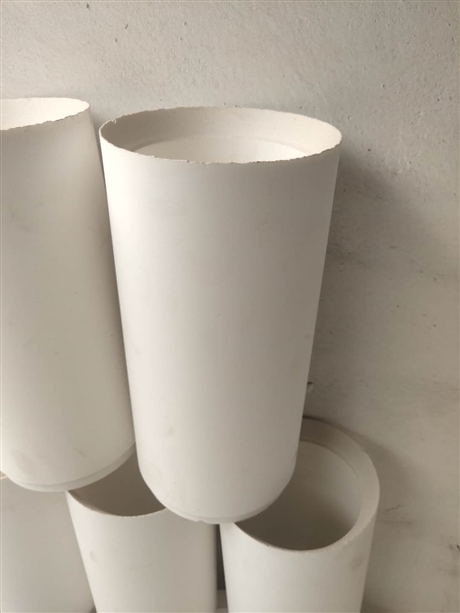

2 耐磨管件材质采用耐磨陶瓷,弯头使用耐磨内嵌陶瓷,三通贴陶瓷板。耐磨层主要成分: 含Al2O3 95% 左右;耐磨层厚度≥10mm。
3 耐磨层性能:
密度: ≤3.65g/m3; 莫氏硬度: ≥9.0; 抗压强度: ≥102MPa;
抗弯强度: ≥20MPa;
4 要求耐磨陶瓷抗冲击不脱落,不断裂。烧结室机尾等处要耐高温,冷热变化不炸裂。
5 介质含尘浓度15~20g/m3 , 流速≤17.0~20.0m/s 。
6 工作压力≤ -6000Pa 。
7 除尘耐磨管件应考虑与管道之间的连接,进出口留有100mm接口管,除与设备及附件连接采用法兰连接外,其余均采用焊接。
耐磨管件耐磨层的内径与接管的内径一致,详见示意图。
耐磨管件外部管壳的壁厚≥接口管壁厚
耐磨管件示意图
8 接管材质为Q235,接管壁厚见下表(Φ指耐磨管件接管外径。)
管道外(mm)
| Φ≤529
| 529<Φ≤1500
| 1500<Φ≤3020
| Φ>3020
|
壁厚(mm)
| 6
| 8
| 10
| 12
|
9 耐磨管件采用的钢材均需经表面预处理;防锈及涂漆的质量要求按《钢结构、管道涂装技术规程》YB/T9256-96、《涂装通用技术条件》JB/T5000.12-98执行;油漆颜色按照业主涂装规定要求。
10 每个耐磨管件需编号,编号内容包括耐磨管件特征、施工图图号及件号。
