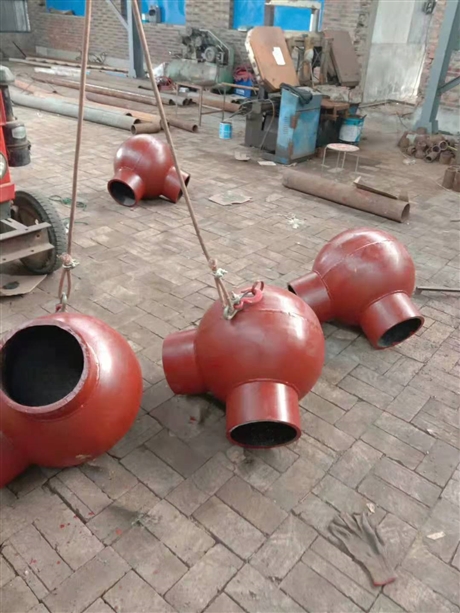

球星弯头在水泥及电厂的气力输送系统中,作为管道弯头的代用件,以其制作简单,安装方便,耐用性能好等优点,在大中型电厂、水泥厂的气力输送中应用日益广泛。但是由于经常需要数量不太多，而且是检修的还特别着急，必须选择正规厂家生产，才能保证球星弯头的质量及交货期。
球形弯头的磨损原理
在气力输送系统中,普通弯头是磨损最快的部件。当料气混合物流过转弯处,受惯性力的作用,冲刷紧贴弯头的外侧面,使此处很快被磨穿,降低了使用寿命,料气混合物在球形弯头内的流动则与普通弯头不同。从图1③可以看出,当A、B两条管道通过球形弯头作90°转弯时,A管流入球内的流体,首先速度锐减3～5倍(因截面积增大3～5倍),其次,气流进入球形弯头内很难直接冲刷到球的内表面,而是与球内的涡旋发生摩擦及物质和能量的交换。因此,流体对球体的直接磨损被缓冲而削弱。对球壁直接磨损的是球内的涡旋。而涡旋的旋速较低又集中在进、出口管与球体的交接部位C、D、E、F(图1③)。这里成为球形弯头被磨穿的地方。即使如此,球形弯头在不加固的情况下,其使用寿命也比普通弯头长3～5倍,使用期可达十年以上(输送水泥)。若对进出管与球体对接处的球面作加固焊接,则使用周期更长。
制作工艺
1、耐磨球的压制，按照设计要求选择压制耐磨求的模具，加热钢板几次成型。
2、球形三通、弯头的铸造，根据耐磨层的厚度及材质，进行精铸。
3、球形三通、弯头的装配，按加工图纸进行装配，保证结构尺寸、和同心度。
4、球形三通、弯头的焊接，电焊工焊接，耐磨层不开裂，焊接成型好。
5、球形三通、弯头的验收，质检员逐一检验，合格入库。
