华为TP48300T直流一体化机房高频通信参数

　　华为TP48300T直流一体化机房高频通信参数

　　尺寸 600mm（宽）×600mm（深）×2000mm（高）（加围框可达2200mm高）

　　柜体颜色 潘通428C

　　重量 ≤150kg （不含整流器）

　　制冷方式 自然散热

　　安装方式 防静电地板安装，地面安装

　　走线方式 上下自由进出线

　　维护方式 支持前维护，支持靠墙（离墙壁距离≥100mm）

　　保护等级 IP20

　　输入制式 220/380VAC三相四线兼容220VAC单相

　　输入电压 85VAC～300VAC

　　输入频率 45~66Hz，额定值: 50Hz/60Hz

　　输入空开 ATS 63A/3P×2

　　交流防雷 标称雷击放电电流20kA，雷击放电电流40kA，8/20μs

　　交流输出 32A/2P×2、16A/1P×3

　　直流配电

　　输出空开

　　一次下电：63A/1P×4（MCB），32A/1P×4（MCB）

　　二次下电：32A/1P×3（MCB），16A/1P×7（MCB），10A/1P×3（MCB），6A/1P×3（MCB）

　　输出电压 –42VDC～–58VDC， 额定值: 53.5VDC

　　电池熔丝 160A×2

　　直流防雷 差模10kA/共模20kA，8/20μs

　　整流器

　　容量 50A

　　输入电压 85VAC～300VAC，额定值220VAC

　　输出功率 2900W（176V AC～300VAC）（***模块：3000W）；

　　1200W（85V AC～175VAC）

　　整流器效率 高点≥92.5%（***模块：≥96%）； ≥91.5%（230V AC，35%～80%负载）

　　模块尺寸 88.9mm×103mm×243mm

　　功率因素 ≥0.99

　　谐波失真 ≤5%

　　控制器

　　信号输入 4路模拟量（1 路环境温湿度、2 路环境温度和1 路电池温度）

　　9路开关量（包括6 路通用干接点输入、烟雾、水浸和门磁）

　　告警输出 8路干接点

　　通信端口 一路FE接口、一路RS485/RS232接口

　　插拔方式 支持热插拔

　　显示模式 LCD

　　环境指标

　　工作温度 -10℃~+45℃

　　储存温度 -40℃~+70℃

　　工作湿度 5%~95%（无凝露）

　　工作海拔 0~4000米

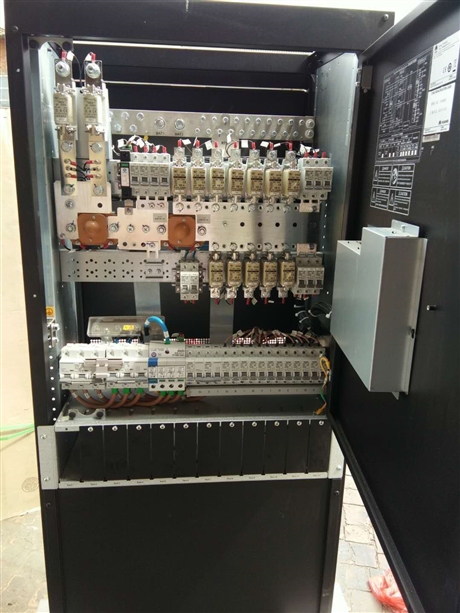

　　华为电源系统TP48300T-N20A8一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统

　　配置容量可达300A。

　　输入电压 85VAC～300VAC,额定值220VAC

　　输出功率 2900W（176V AC～300VAC）（高效模块：3000W）；

　　1200W（85V AC～175VAC）

　　整流器效率 高点≥92.5%（高效模块：≥96%）； ≥91.5%（230V AC,35%～80%负载）

　　模块尺寸 88.9mm×103mm×243mm

　　功率因素 ≥0.99

　　谐波失真 ≤5%

　　控制器

　　信号输入 4路模拟量（1 路环境温湿度,2 路环境温度和1 路电池温度）

　　9路开关量（包括6 路通用干接点输入,烟雾,水浸和门磁）

　　告警输出 8路干接点

　　通信端口 一路FE接口,一路RS485/RS232接口

　　插拔方式 支持热插拔

　　显示模式 LCD

　　环境指标

　　工作温度 -10℃~ 45℃

　　储存温度 -40℃~ 70℃

　　工作湿度 5%~95%（无凝露）

　　工作海拔 0~4000米

　　华为电源系统TP48300T-N20A8一种AC/DC室内一体化电源系统,可配置6个48V/50A整流模块,系统配置容量可达300A。
