耐磨陶瓷厂家 新型防磨胶泥 陶瓷耐磨管

　　耐磨陶瓷厂家 新型防磨胶泥 陶瓷耐磨管

耐磨陶瓷厂家 ——具有很高的机械强度和刚度，是一般的钢筋混凝土难以达到的，主要是因为其内部原子的结合主要是靠离子键的结合，其离子之间的作用力较大，所以在宏观上的表现就是强度和刚度高。同时，耐磨陶瓷涂料还具有良好的韧性和抗震性，这就保证了其工作的稳定性，温度对其的影响也很小。但同样重要的是，耐磨陶瓷涂料的环境相容性很好，因为其主要成分是硅酸盐，对环境没有污染，不会产生金属离子等有害物质，是一种绿色新材料。

　　1、检查环境温度，施工期间，施工地点的气温需控制在5℃-40℃之间，如果气温过低，材料本身及施工区域则需加温至5℃，直到防磨胶泥涂抹完毕为止。避免在直接日晒或强风状况下施工，以防止耐磨陶瓷涂料表面的迅速干裂。

　　2、进行表面处理，将要进行的防磨设备表面清理干净，暴露实际板结体。将表面松动的物质及杂质弄干净。

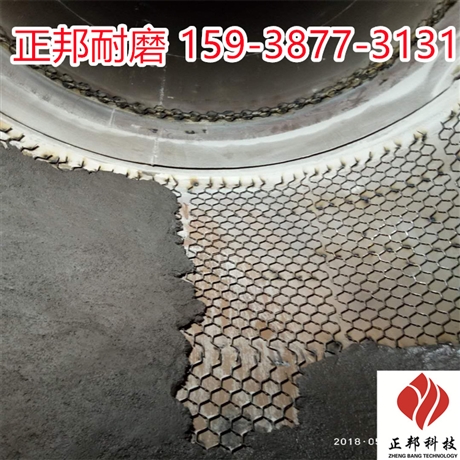

　　3、龟甲网焊接，在设备表面上焊接龟甲网。

　　4、混合与搅拌；搅拌：使用搅拌机，加入固化剂，使耐磨陶瓷涂料与固化剂充分粉搅拌均匀，然后加入量的胶水充分搅拌均匀，搅拌时间为10-15分钟为宜，直至陶瓷涂料与胶水形成一个黏度很大的湿球状，才能从搅拌机里放出来开始使用。

　　5、涂抹；操作人员需配备劳保手套、口罩、眼镜及帽等防护用品，如果在高空作业需要佩戴合格的防护带，从桶内取出适量陶瓷涂料（每次约两公斤为宜），需用力涂抹在焊接好的龟甲网上，保证不能有空洞或压不实的现象，以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起，垂直面和顶部需一次成型，不能分层涂抹，以防止出现起层现象。

　　6、检查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象，如果发现及时清理然后重新涂抹，直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。

　　7、保养；耐磨陶瓷涂料需过了保养期达到后才能正常使用。

　　龟甲网防磨胶泥有很好的耐磨性能，是立磨、辊压机、选粉机、粉体管道阀门和粉料输送管道内衬的理想材料。在各种粉体生产线上（特别是非金属矿物粉体生产线）有诸多设备和管道内部长期受到物料或高浓度含尘气体的冲刷。例如磨机出口风管、选粉机、球磨机溜槽、下料斗、各种阀门内腔、闸板及输送管道等等。在设计、生产耐磨陶瓷材料时，目前主要依据下文简述的几个技术方向去选择原材料和设计加工工艺：

　　1、涂料应该形成微晶、高密度的微观结构。为了除缺陷，提高晶体的完整性，细、密、匀、纯是当前陶瓷发展的一个重要方向，近年来出现了许多微晶、高密度、高纯的陶瓷材料，如热压氮化硅陶瓷，密度接近理论值，几乎不含气孔，有很高的机械强度和耐磨性，是传统陶瓷所无法比拟的。特别是近些年出现的各种纤维和晶须，具有完整的晶体结构，几乎无缺陷，强度可以提高一个数量级。

　　2、涂料应选择弹性模量高的原料，提高材料硬度和耐磨性。弹性模量E是一个重要的材料常数，是原子间结合强度的标志，实际上是原子间结合力曲线上任何点的曲线斜率。共价键、离子键结合的晶体，由于结合力较强，通常有较高的弹性模量。因此要想获得高强耐磨材料，应该选择离子和共价化合物，如氧化物、氮化物、碳化物及硼化物。例如：刚玉、碳化硅、碳化钛、硼化钛和硼化锆等粉体材料，被地应用于耐磨陶瓷涂料中。

　　3、采用微细颗粒增强衬体的机械强度。加入颗粒后，材料的弹性模量和剪切模量都有所增加，材料的强度和耐磨性得到显著地提高，可以增加耐磨材料的使用寿命，降低生产成本。当在陶瓷材料中加入高强颗粒时，材料抵抗应力诱发的裂纹扩张会得到明显的抑制。裂纹在应力的作用下发生扩展 到颗粒时，由于颗粒很高的强度和小的膨胀系数，裂纹被“钉”扎住，要继续扩展要求更大的能量去穿透颗粒或发生裂纹偏转，增加界面面积，从而增加能量的消耗，提高材料的强度和韧性。加入颗粒后，材料的弹性模量和剪切模量都有所增加，材料的强度和耐磨性得到显著地提高，可以增加耐磨材料的使用寿命，降低生产成本。

　　4、化学强化材料的强度和韧性。为了提高耐磨陶瓷涂料养护期的强度和结合剂的水化进程，需要在材料的表面涂抹养护剂。养护剂是一种化学涂料，它采用离子交换的方式，使表面的摩尔体积比内部的大，由于表面体积膨胀大受到内部材料的限制，就产生两向状态的压应力，从而提高材料的屈服强度和断裂韧性。化学强化是现代材料发展的一个重要方向，具有可操作性，而且效果较好。
