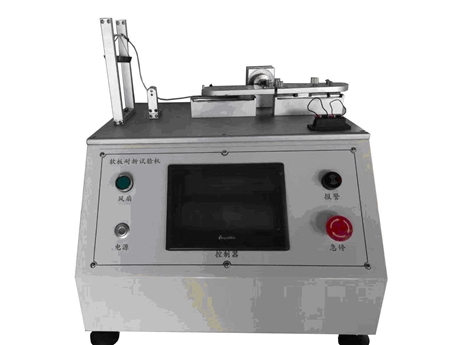

FPC排线弯折试验机

基本参数

详细说明

软排线也称Flexible Flat Cable(FFC)，可以任意选择导线数目及间距，使联线方便，大大减少电子产品的体积，减少生产成本，提高生产效率，适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。目前广泛应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处在。所以软排线的寿命耐折试验就很重要。菲唐设备公司推出一款专用软排线耐折测试仪。FPC排线弯折试验机简介：排线耐折测试仪是根据客户要求而设计定制产品；具有角度可调、次数可设定、到达次数后报警停机等功能。可检测FPC耐折、曲绕性能，从而对产品质量进行有效的控制。适用于FPC耐折寿命测试。有停电记忆功能，开机复位功能，PLC设置耐折角度。FPC排线弯折试验机技术参数：试验速度：30RPM;（可调范围：）试验角度：±90度（起始是垂直状态，±90就是0~180度）；夹具角：半径须大于0.5mm（折叠半径）；荷重：200G；（把排线拉紧可以调整吊重重量）控制方式：触摸屏控制；测试次数：999999使用电源：220V；选配功能：可以带USB测试数据输出功能（测试完毕可以把设定的参数和测试完毕的次数通过USB接口输出）此种是专用电路板排线耐折试验机，两根圆棒（按客户要求直径定制）夹住排线指定位置，排线通过砝码滑轮吊重拉直，两根圆棒夹住排线转动。
