波轮吊杆阻尼力测试设备

基本参数

详细说明

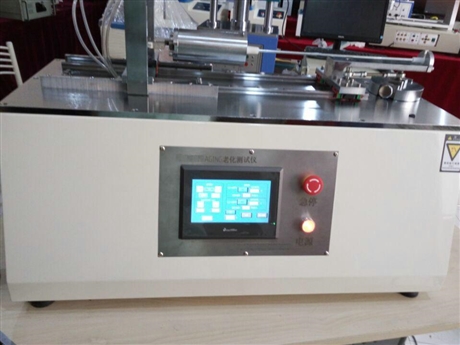

产品简介：     FT-A01波轮吊杆阻尼力测试设备是专为南京LG熊猫电子公司设计在线测试洗衣机吊杆的专用仪器；本仪器采用信捷PLC+信捷触摸屏程序控制， 用高扭矩步进驱动，产品运行简单控制方便，是吊杆测力前较为理想的Aging设备。产品设计原理：    根据贵司综合提出的要求；用偏心轮做来回旋转转化为直线运动，达到吊杆Aging时的要求动作，用滑块加支架来支撑套底部，同时用螺丝固定套筒尾部。滑块支架用活动关节轴承来回连接直电机的偏心转动轮上。达到使同支架与电机上偏心轮来回每分钟zui高300转的频率进行实验；同时，活动支架台面上做固定夹具支撑并固定住白色的套筒。产品控制原理：    同机采用PLC+触摸屏程序控制；具有运行时间可设定，运行速度可调定、运行圈数可以设定、运行完成后可以马上输出合格与不合格等报警信号和未有达到设定的运行方式输出不同报警信号等功能。技术参数： ，?    测试工位：一个工位；?    控制方式：触摸屏加PLC控制；?    动作方式：偏心轮做每分钟设定频率动作；?    运行频率：0～300转每分钟内可以任意设定；?    停启时间：0～999秒内可以任意设定；?    起动测试圈数：0~99999内可以任意设定；?    偏心压缩距离确定：电机输出平旋盘上固定压缩距离位置，每次停机后停于压缩zui低位置；?    带故障报警提示; 机器电源：220V/50Hz. 10A;?    压缩起始位置：对不同型号的产品客户须调整下零位，零位固定后，客户可以自行在触摸屏上设定压缩距离，产品装夹完成后操作员需按下启动按钮开始自动移位后并测试，测试完成后机器自动回到装夹位，操作员重新装夹产品后再进行下一个测试。?    机器为定制在线设备，形式与高度等需客户给出具体资料；?    机器测试完成后，测试数据自动存储于屏中。?    机器采点计算原则：机器中加入力值传感据器，PLC加入模拟量输入模块，PLC通过位置的变化来采集力置,通过速度算出对应角度,压缩弹簧到zui短时采集此点的力。在客户测试的周期内函数式算出其个数和总力值，然后得出平均值。
