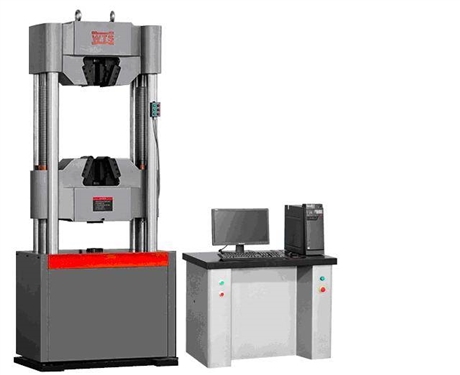

电脑电液伺服材料试验机

基本参数

详细说明

电脑电液伺服材料试验机 FT-600E型适用标准    GB/T 2611-2007 《试验机  通用技术要求》JB/T 7406.1-1994 《试验机术语  材料试验机》GB/T 16826-2008 《电液伺服材料试验机》GB/T 16825.1-2008 《 静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统的检验与校准》GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》JJG 139-1999 《拉力、压力和材料试验机》 JB/T 6146-2007 《引伸计技术条件》 JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》GB/T 228.1-2010 《金属材料 拉伸试验 第1部分：室温试验方法》GB/T 7314-2005 《金属材料室温压缩试验方法》GB/T 232-2010 《金属材料 弯曲试验方法三、产品简介◆ 概述：本试验机为我公司生产的经典实用型机型，也是市场销售的主流机型。本试验机是由高刚度主机、电液伺服动力源、电子测量和微机控制系统组合的一款机型。本试验机根据国标GB/T 16826-2008 《电液伺服材料试验机》设计与制造。主机采用高刚度设计，每个受力部件经有限元分析、设计，经精密加工而成。控制器采用新一代高性能、智能化全数字控制器，控制软件采用先进测控算法组合，可准确控制整个试验过程，完全满足国内和国际材料试验检测方法要求。油源系统采用负载适应型节流调速系统，根据系统所需试验力的大小，伺服随动调整系统压力，减小系统发热，节省能源。本试验机测试准确，功能强大，操作方便，稳定可靠。本试验机是测试各种材料及其制品在各种环境和模拟状态下的物理性能、机械性能、工艺性能、结构抗震强度以及材料与构件内外缺陷的重要仪器设备。可完成拉伸、压缩、弯曲、剪切等试验。本试验机可广泛适用于大学、科研院所、检测机构、航空航天、、冶金、机械制造、交通建设、建工建材等各行业进行精密性的材料研究、材料分析、材料开发和质量控制。◆ 技术特点与优势：1．主机外观采用流线型外观造型设计，各部件设计强度分布合理，表面喷金属漆，整体组合美观、大方；2．主机采用油缸下置式结构，主机高度低，试验空间布置合理，符合人体工程学原理；3．工作台与上横梁采用四立柱双丝杠结构，构成高刚度试验空间；4．钳口卡板与横梁之间相对滑动部分之间设置抗磨板，使钳口卡板移动平滑，试样装夹牢固可靠，方便长期使用后的维修更换；5．钳口卡板与钳口之间采用圆弧或直槽联接型式，定位准确可靠；6．试样的夹紧采用双密封内置式夹紧缸，密封严密，不渗油；7．液压系统采用压差式节流调速伺服随动系统，系统工作压力随着负载的变化自动调整，减少系统发热，节省能源；8．高压油泵与电机直连式结构，结构紧凑，运行平稳，噪音低；9．油源系统配置专用伺服阀，控制精度高；10. 负荷传感器合理布置在工作台与活塞之间，直接测试试验力，避免了液压传感器由于油缸活塞摩擦力和油温变化对试验结果的影响；11．高性能智能化全数字控制器，采用全数字PID调节，配以独立式伺服放大器、测控软件及数据采集和处理软件，可实现试验力、试样变形、活塞位移的闭环控制和控制模式的平滑切换；系统由三路信号调理单元（试验力单元、油缸活塞位移单元、试样变形单元）、 控制信号发生器单元、伺服阀驱动单元、伺服油源控制单元、必要的I/O接口、软件系统等组成；系统的闭环控制回路：测量传感器（负荷传感器、位移传感器、变形引伸计）与伺服阀、控制器（各信号调理单元）、伺服放大器一起组成多个闭环控制回路，实现试验机的试验力、油缸活塞位移、试样变形的闭环控制功能；具有等速率试验力、等速率油缸位移、等速率应变等多种控制模式，并可实现控制模式的平滑切换，使系统具有更大的灵活性。具有网络接口，可实现数据联网和远程控制功能；12．多功能试验软件包可按不同试验方法要求分析处理试验结果，具备人机交互编程控制方式，方便添加新的试验标准方法 ；具有强大的图形操作功能，可实时显示绘制试验曲线和显示试验数据，具有曲线缩放，图形放大、截取功能，光标跟随显示等功能。采用VXDs高速数据采集技术，实现多通道的高速数据采集；具有完整的试验曲线、试验数据的储存功能；具有单件试验报表输出和批量试验报表输出打印功能；13．安全保护装置：具有试验力过载、超设定、断电、活塞到达极限位置等保护功能。四、设备配置1、主机、液压油源各一台；2、伺服阀一只；3、减速机一台；4、全数字控制器一套；5、负荷传感器一只；6、位移传感器一只（光电编码器）7、油泵一台；8、油泵电机一台 ；9、液压油缸一套；10、电磁换向阀 两个；11、联想计算机一台；12、拉伸辅具一套；13、压缩辅具一套；14、中文版控制试验软件一套；15、惠普打印机一台；五、主要参数主要型号    FT-600E试验力（kN）    600力测量范围    1%～FS（满量程）精度等级    1级或0.5级力分辨率    400000码，全程不分档，分辨率不变变形测量范围    1%～FS（满量程）变形示值准确度    ±1%或±0.5%变形分析率    2位移示值准确度    ±1%或±0.5%应力控制速度（Mpa/s）    1～45应力控制速度（mm/s）    0.001～0.5位移控制速度（mm/s）    0.02～3下横梁位置调节方式    链轮传动试验空间    拉伸空间（mm）    700    压缩空间（mm）    650    有效宽度（mm）    525    活塞行程（mm）    250主机尺寸(mm)    840×600×2130油源尺寸（mm）    1200×600×750圆试样夹持直径（mm）    Φ20～Φ60扁试样夹持厚度（mm）    40重量（kg）    1750电源总功率（kW）    2.5
