给水管道流量计 DN800插入式电磁流量计配安装附件

给水管道流量计  江苏华捷仪表有限公司  手机：151-5232-2185

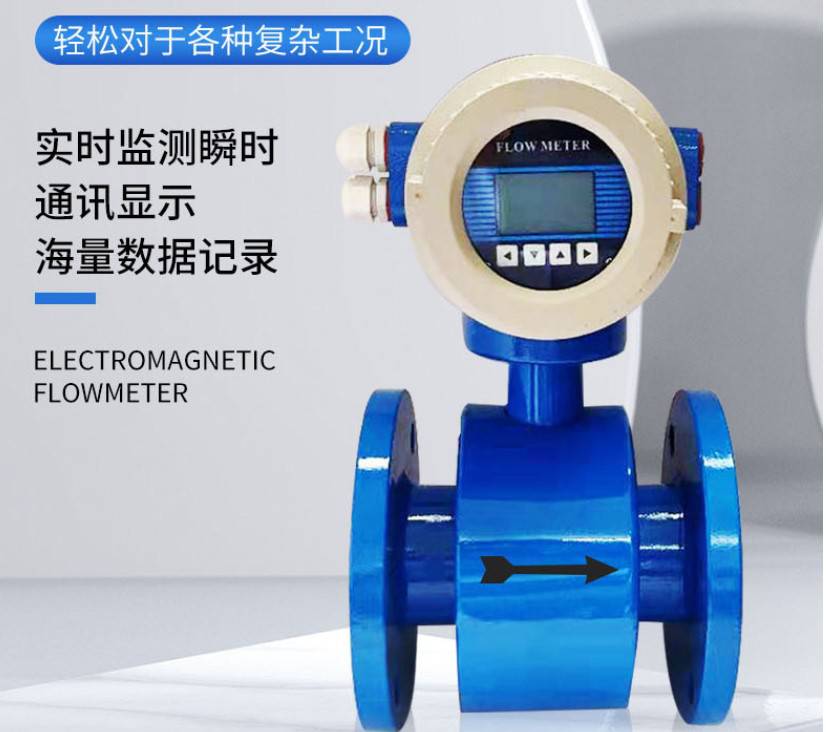

给水管道流量计概述：

    给水管道流量计的工作原理是基于法拉第电磁感应定律。在给水管道流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

二、给水管道流量计特点：

· 测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。

· 测量管无阻碍、无活动部件、无压损，直管段要求较低。

· 电磁流量传感器可带接地电极，实现仪表良好接地。

· 电磁流量传感器采用***加工工艺，使仪表具有良好的抗负压能力。

· 全数字量处理，抗干扰能力强，测量可 高。

· 高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。

· 给水管道流量计具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。

· 仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。

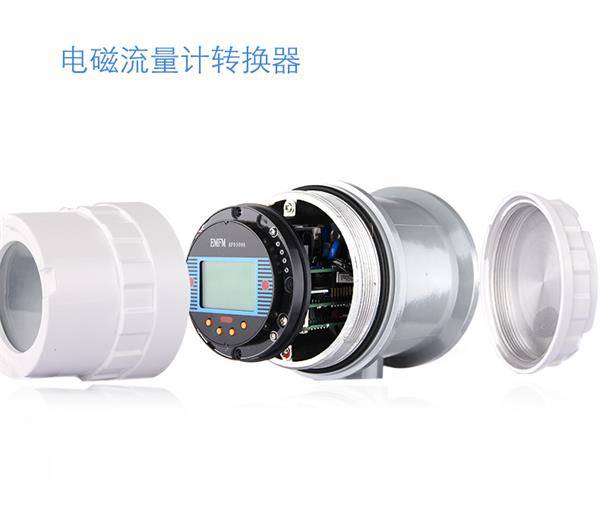

· 转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

三、给水管道流量计主要技术数据：

· 公称通径：DN6-2200mm

· 公称压力：0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)

· 给水管道流量计精度：±0.2% ±0.5%(示值误差)

· 测量范围(流量):0-1m/s至0-10m/s

· 介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃

· 环境温度：-25℃～+60℃

· 环境湿度： RH（相对湿度）

· 介质电导率：大于20μS/cm

· 给水管道流量计安装：一体型、分体型

· 外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水 任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65

· 电极结构：三电极结构、 极结构

· 被 温度：氯 聚氨脂衬 氟乙 高120℃

· 传感器输出信号：0-0.2mVp-p至0-2mVp-p

· 电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊

· 防爆标志：ExmⅡT4，ExmdⅡBT4

四、给水管道流量计电极材料的选择：

应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验

五、给水管道流量计内衬材料的选择：

应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

 工作压力必须小于流量计的额定工作压力。
六、养殖污水流量  流 量必须符合下表中的数：

 工作 温度必须符合流量计规定的温度要求。

◆确定是否有负压情况存在。

您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。

◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。

◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。

◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。

七、给水管道流量计选型表：

为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：

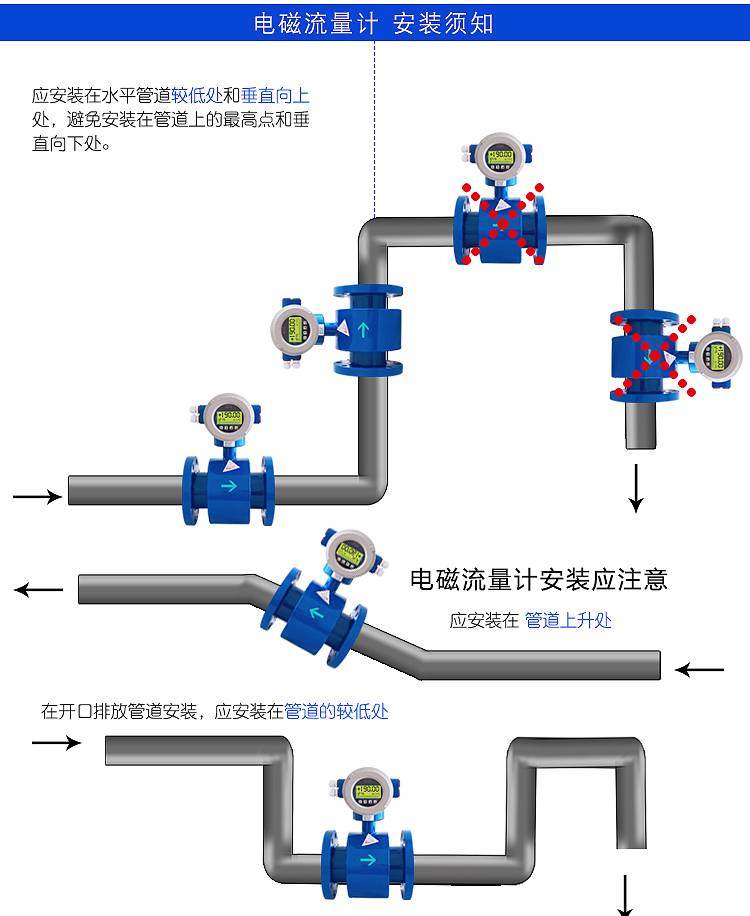

八、给水管道流量计安装地点的选择：

1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信息。

2)应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3)应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%

4)选择便于维修，活动方便的地方

5)流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

运行前的检查

流量计投运前进行下述检查；

l  流量计在运输和安装中有无损伤；

l  使用电源电压同铭牌电压是否相符；

l  使用正确流量值的保险丝；

l  仪表正确接地；

l  量程设定是否正确（见转换器部分有关内容）；

  检查后，打开管道阀门使液体充满管线系统，应注意排除泄露和系统内的残留气体。接通仪

  表电源，一般流量计通电预热10分钟即可正

流量计和流向规定见2.6.5节，对于分离型流量计,虽然安装传感器能保证流向箭头同现场实际正向一致。因存在用户接线的问题，有可能出现下述状况：

l  具有单向输出转换器，有正向流量时输出显示零或负值（如0～10mA的0mA或4～20mA的4mA）。

l  具有双向显示的转换器，有正向流量时，输出为负向显示。此时只要断开电源，调接任一侧两励磁线（EXT+及EXT-）位置，就可使输出方向，实际正向流向、箭头方向保持一致。
