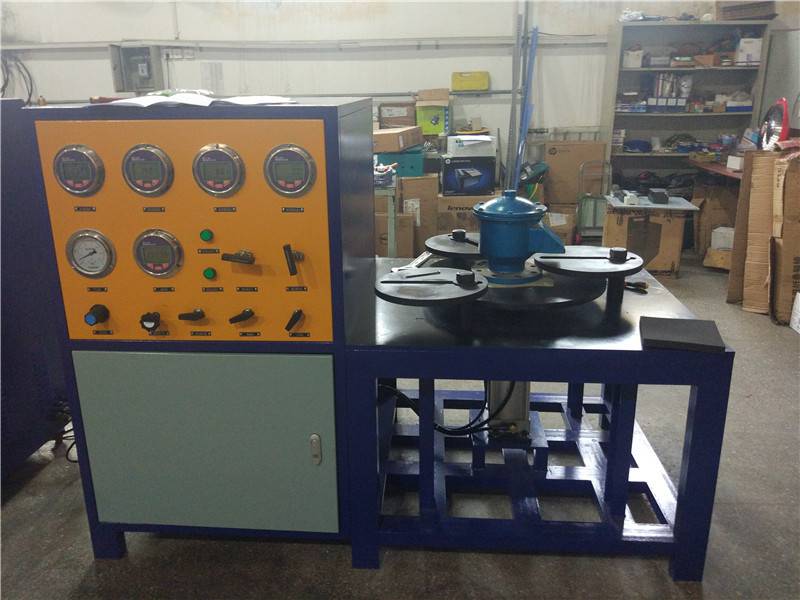

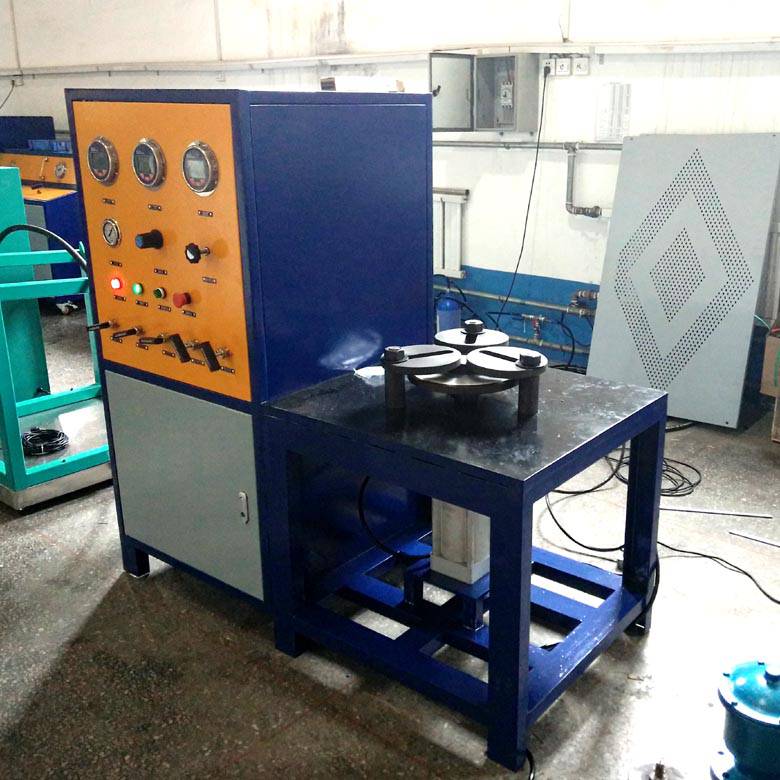

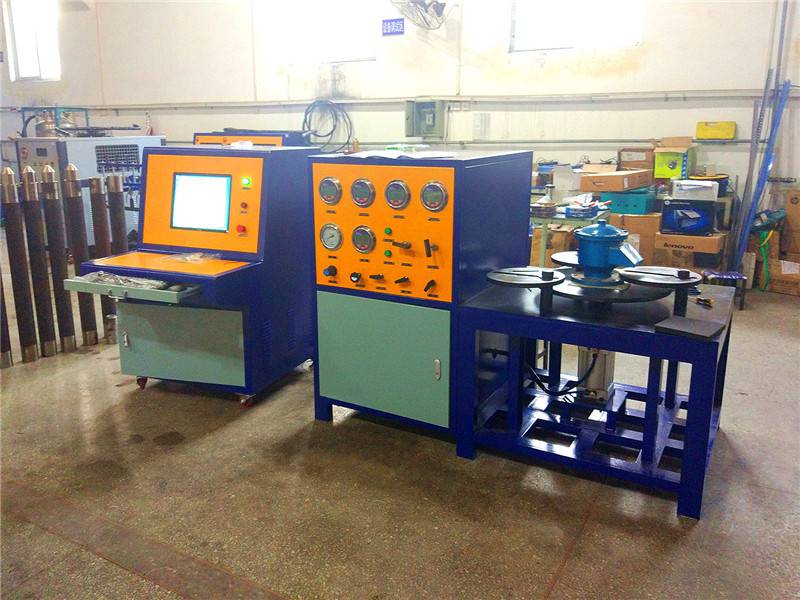

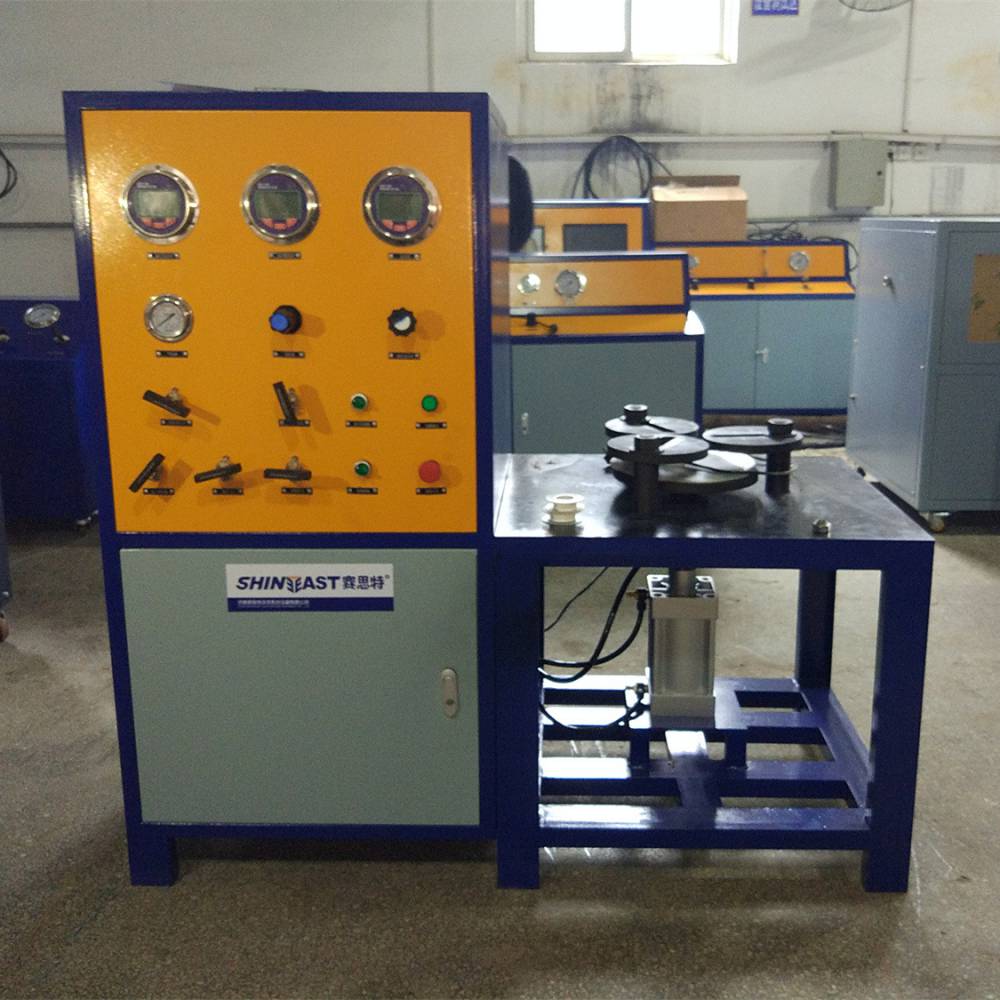

呼吸阀测试台 呼吸阀检测设备 油罐附件检测设备

呼吸阀测试台 呼吸阀检测设备 油罐附件检测设备
1检测装置功能：
        检测呼吸阀、液压安全阀、阻火器开启压力检测、通气量检测、通气量与额定通气压差检测，采用计算机控制采集记录打印试验数据；试验过程具有不同种类的测试件设定保存试验数据、判定合格功能。所有试验数据均可保存，打印记录。

2执行标准：

        按照***生产

3控制方式：

        PLC控制、计算机控制

4 技术参数：

石油储罐附件检测设备 呼吸阀液压安全阀阻火器检测台

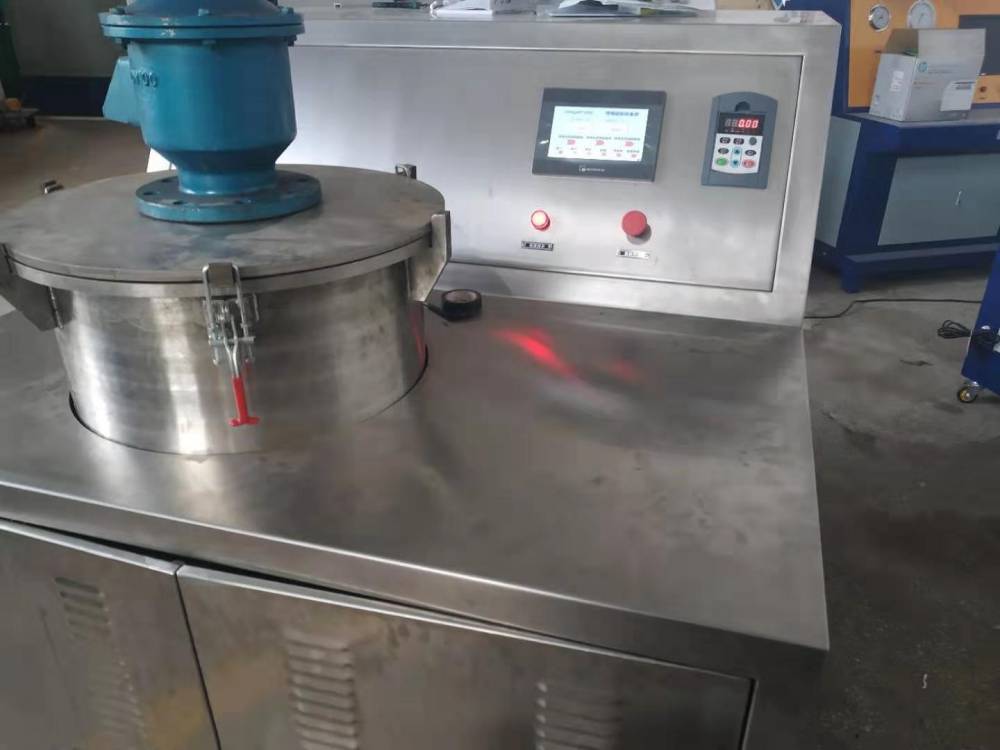

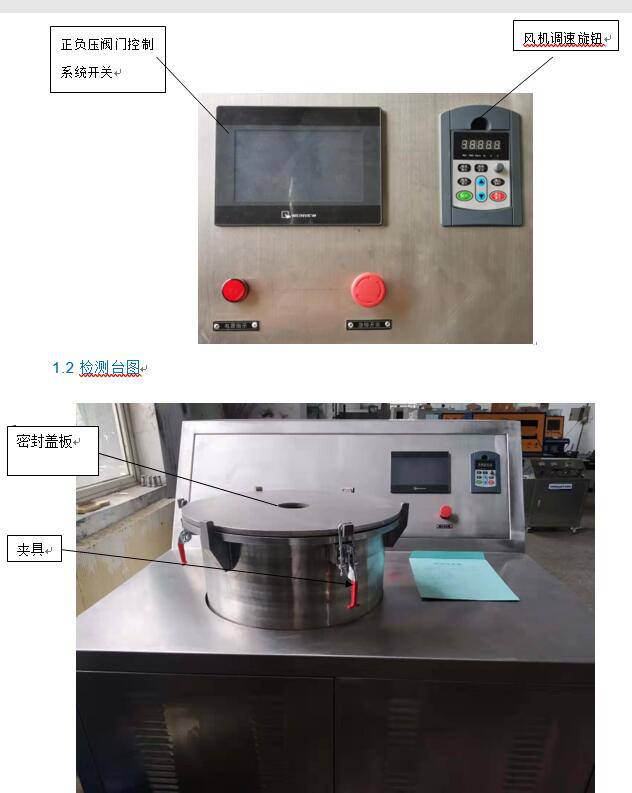

另外一种形式

• 检测口径：DN50-DN250;压力测量准确度：0.5级；流量测量准确度：1级；压力测量范围：±5KPa;流量测量范围：100-2800Nm?/h.

• 一、产品说明

• 呼吸阀检测台，是用户单位对呼吸阀的进货检验和使用过程中安全检测的***设备，也是地方安全监督部门、特检院等检测用设备。

• 我公司自行设计和制造的呼吸阀测试台，具备正压呼出测试、负压吸入测试之功能。其结构紧凑，功能***，操作方便，灵敏准确的特点，已在中石油、中石化、中海油、各类物资储备中心得到***应用。深受用户欢迎。

• 二、呼吸阀校验台设备特点

• 它是使用压缩空气为动力源。自吸泵为抽真空装置，设备为双表显示，压力准确。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、***、***等特点。适用于科研、检验部门检测工具。

• 三、呼吸阀检测台概述

• 呼吸阀检测台是***校验各类呼吸阀的***仪器，具有体积小、重量轻等特性，呼吸阀检测仪装卸方便；***，从DN15至DN400多种呼吸阀都可测试核准检测。

• 四、型号意义

• HXF-DN400

• HXF --- 呼吸阀检测设备

• DN400 --- 呼吸阀的检测阀门范围DN400

• 五、呼吸阀检测仪主要技术参数

• 检测压力：呼出压力为：0～10kPa（可选范围0～100kPa）

• 吸入压力为：0～-5kPa （可选范围0～-10kPa）。

• 适用电源：220V，50Hz

• 试验介质：压缩空气

• 控制方式：计算机控制

• 测试压力输出：1路；

• 测试阀门通径：DN 15-400mm

• 压力控制精度：≤±5%F.S；

• 压力测量精度：***数显压力表；

• 压力表测量范围（双表校验）：0～10kPa，0～-5kPa

• 夹紧方式：气动夹紧；

• 密封方式：密封圈/螺纹密封；

• 驱动气源：5-8bar,耗气量：0.3-立方米/分；

• 六、呼吸阀检测台工作原理

• 呼吸阀检测台由真空泵、空气泵、检测面板、控制阀门和检测平台组成。利用真空泵得到负压压力来检测呼吸阀的吸入开启压力，利用空气泵得到正压压力来检测呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合***标准（常用SY/T0511-1996标准），判定呼吸阀是否合格。
